Warmschrumpf-Verbindungsgarnitur 5x1.5-6mm², ohne Schraubverbinder, Nennspannung 0,6/1,0 (1,2) kV
Art.-Nr. 380-04005
| LVK-5x1.5-6-PO-X-BK
|
Kopiert
- Dickwandig: sehr guter Abrieb-, Knick- und Schnittschutz
4:1 deckt großen Anwendungsbereich ab, hoher Anpressdruck
Thermoplastischer Innenkleber zum Schutz gegen äußere Einflüsse und zur Zugentlastung
Thermochromatische Punkte (grüne Punkte) als Schrumpfindikator
Beständig gegen Chemikalien und Erdalkalien
Hohe Witterungsbeständigkeit
halogenfrei
Verpackung im Set für eine einfache Handhabung
Weitere Produkte in dieser Produktgruppe:

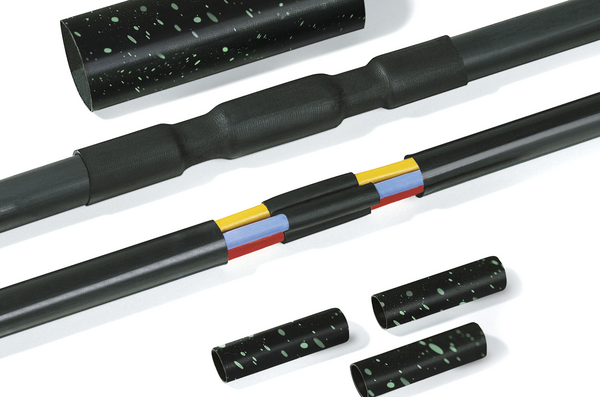

| Anwendung | Die LVK Schrumpfschlauch-Verbindungsgarnitur dient zum universellen Verbinden von unarmierten Kunststoffkabeln und Leitungen aus PVC, PE und VPE ( N(A)YY, NYM, TT). Sie ist zur Verwendung mit Press- und Schraubverbindern auf Aluminium- und Kupferkabeln geeignet, Nennspannung 0,6/1,0 (1,2) kV. |
| Anz. Aussenmuffen | 1 |
| Anzahl der Innenmuffen | 5 |
| Anzahl der Leitungen für Kabeldurchmesser | 5 |
| Ausführung | Schrumpfmanschette |
| Bestell Typ | 380-04005 |
| Bezeichnung | LVK Warmschrumpf-Verbindungsgarnitur für unarmierte Kunstoffkabel und Leitungen |
| Farbe | Schwarz (BK) |
| Gewicht pro Einheit (netto) | 0.15kg |
| Inhalt | 1ST |
| Inhalt per | Set |
| Kurzbeschreibung | Warmschrumpf-Verbindungsgarnitur 5x1.5-6mm², ohne Schraubverbinder, Nennspannung 0,6/1,0 (1,2) kV |
| Material | Polyolefin, strahlenvernetzt (PO-X) |
| Mit Innenkleber | Ja |
| Produktbezeichnung | LVK-5x1.5-6-PO-X-BK |
| Produktfamilie | LVK - dickwandig, Innenkleber, Verbindungsgarnitur |
| Produktgruppe | 4:1 Schrumpfschlauch – Reperaturset |
| Schrumpfrate | bis 4:1 |

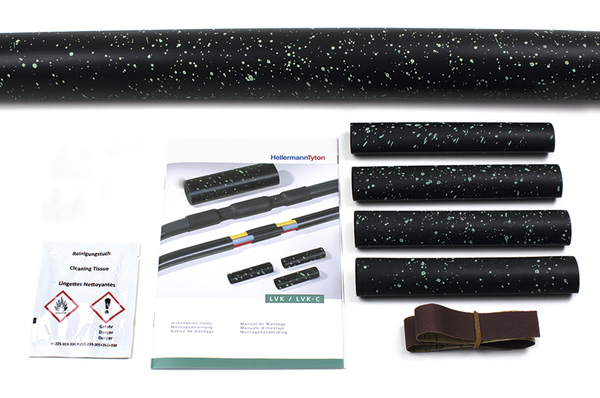

| Set Inhalt | Innenmuffen, Außenmuffe, Reinigungstuch, Schmirgelleinen, Montageanleitung |
| Spannungsbereich | Nennspannung 0,6/1,0 (1,2) kV |
| Typ | LVK-5x1.5-6 |

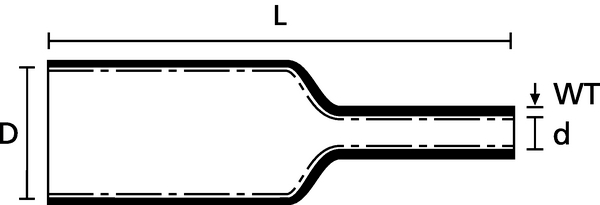

| Außenmuffe ⌀ Liefermaß min. (D) | 48.0mm |
| Außenmuffe ⌀ nach Schrumpf max. (d) | 12.0mm |
| Außenmuffe Länge (L) | 250.0mm |
| Außenmuffe Wanddicke (WT) | 2.5mm |
| Höhe (H) | 50mm |
| Innenmuffe ⌀ Liefermaß min. (D) | 12.0mm |
| Innenmuffe ⌀ nach Schrumpf max. (d) | 3.0mm |
| Innenmuffe Länge (L) | 70.0mm |
| Inner Tubing Wall (WT) | 2.0mm |
| Leiterquerschnitt (mm²) von bis | 1.5-6 |
| Längsschrumpf | -10 % max. |
| Schlauchform | Rund |
Download
| Betriebstemperatur | -55 °C bis +110 °C |
| Bruchdehnung (min.) | 400% |
| Bruchdehnung Testmethode | ASTM D2671 |
| Durchschlagsfestigkeit | 20kV/mm |
| Durchschlagsfestigkeit Testmethode | ASTM D2671 |
| ELV konform | Ja |
| Gefahrgut | Nein |
| Halogenfrei | Ja |
| Klebstoff | Heißschmelzkleber |
| Kupferkorrosion | nicht korrosiv |
| Lagerzeit | 5 Jahre |
| Limited Fire Hazard | Nein |
| Min. Schrumpftemperatur | +120 °C |
| ROHS konform | Ja |
| Schmelzpunkt Kleber | +105 °C |
| Spannungsreihe | 0.6/1kV |
| Spezifischer Durchgangswiderstand | 10¹⁴ Ω cm |
| Spezifischer Durchgangswiderstand Testmethode | IEC 93 |
| UL Listung | Nein |
| UL Listung (gültig in USA) | Nein |
| UL anerkannt | Nein |
| UL anerkannt (gültig in USA) | Nein |
| Zugfestigkeit | 14MPa |
| Zulassungen/Normen |
|
| EAN / GTIN | 4031026510927 |
| Mindestbestellmenge | 1 |
| Ursprungsland | CN |
| Verpackung 1 - Beschaffenheit | Beutel |
| Verpackung 1 - Breite, gefüllt (m) | 0.16m |
| Verpackung 1 - Gewicht (kg) | 0.150001kg |
| Verpackung 1 - Höhe (m) | 0.01m |
| Verpackung 1 - Länge (m) | 0.36m |
| Verpackung 1 - Menge | 1 |
| Verpackung 1 - Volumen (m³) | 0.000576m³ |
| Verpackung 3 - Beschaffenheit | Karton |
| Verpackung 3 - Breite (m) | 0.25m |
| Verpackung 3 - Gewicht (kg) | 3.5kg |
| Verpackung 3 - Höhe (m) | 0.21m |
| Verpackung 3 - Länge (m) | 0.55m |
| Verpackung 3 - Menge | 20 |
| Verpackung 3 - Volumen (m³) | 0.0289m³ |
| Verpackung 4 - Beschaffenheit | Palette |
| Verpackung 4 - Breite (m) | 0.8m |
| Verpackung 4 - Gewicht (kg) | 126.0kg |
| Verpackung 4 - Höhe (m) | 1.194m |
| Verpackung 4 - Länge (m) | 1.2m |
| Verpackung 4 - Menge | 600 |
| Verpackung 4 - Volumen (m³) | 1.146m³ |
| Zollwarentarif Nr. | 39173200 |
