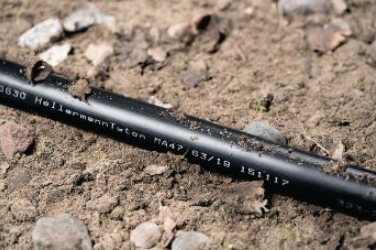

Schrumpfschlauch - Anwendungsbeispiel

Von farbigen und transparenten Schrumpfschläuchen über Warmschrumpfschläuche mit Innenkleber bis hin zu wärmeschrumpfenden Formteilen bietet HellermannTyton ein umfassendes Sortiment an Produkten in verschiedenen Schrumpfschlauchgrößen, die den höchsten internationalen Standards entsprechen.

Als Hersteller bieten wir Schrumpfschläuche in verschiedenen Farben, Größen und Wandstärken an, liefern Schrumpfschläuche vorgeschnitten und auf Rollen. Zum Portfolio gehören außerdem Warmschrumpf-Endkappen und wärmeschrumpfende Formteile.

Produktübersicht

Was sind Schrumpfschläuche?

Schrumpfschläuche oder wärmeschrumpfende Formteile sind aufgeweitete Kunststoffprodukte, die durch die Einwirkung von Wärme auf ihre ursprüngliche Größe zurückschrumpfen – z. B. mit Hilfe eines elektrischen oder durch Gas betriebenen Heißluftgebläses. Dabei unterscheidet man zwischen dem ursprünglichen Durchmesser (Originalgröße) und dem erweiterten Durchmesser (Größe vor der Verarbeitung). Schrumpfschläuche werden in verschiedenen Branchen und Anwendungen eingesetzt - zum Beispiel zum Isolieren und Schützen von Kabeln vor Hitze, Chemikalien oder Wasser.

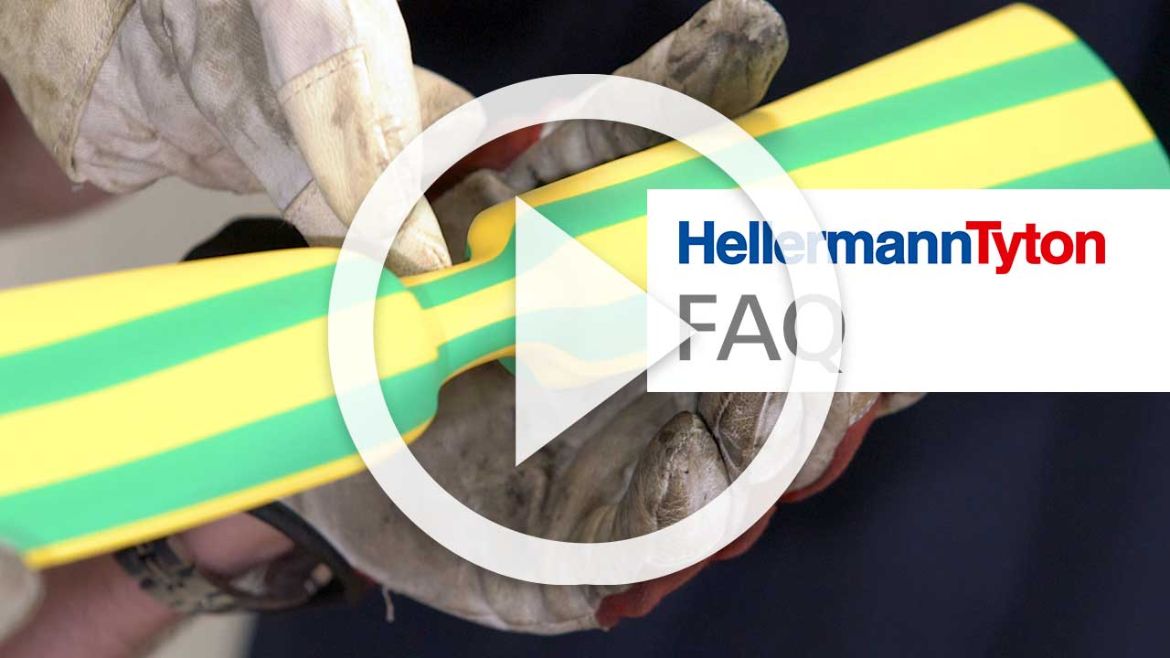

Wann und warum ein Schrumpfschlauch schrumpft, zeigen unsere Experten Barry und Mark in diesem Video.

Der passende Schrumpfschlauch für Ihre Anwendung

Sie sind sich nicht sicher, ob unser Warmschrumpfschlauch für Ihre spezielle Anwendung der richtige ist? Geben Sie einfach die benötigten Abmessungen in den HellermannTyton Wärmeschrumpf-Kalkulator ein. Dieser schlägt Ihnen die passende Größe vor. Dabei empfehlen wir, dass der Schrumpfschlauch um mindestens 20 % und maximal 80 % des gelieferten Maßes schrumpfen sollte.

Farbige Schrumpfschläuche

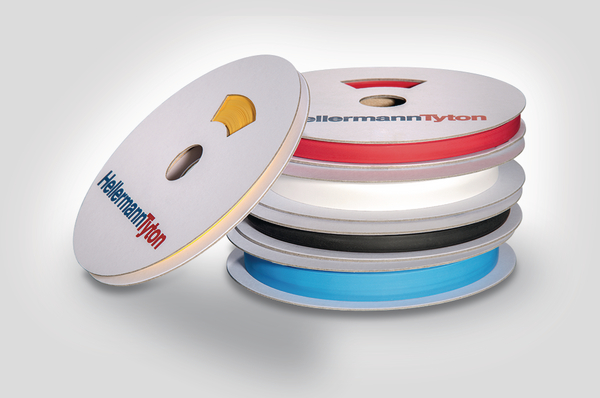

Verschiedene Farben zur optischen Kennzeichnung

HIS 3 Schrumpfschlauch

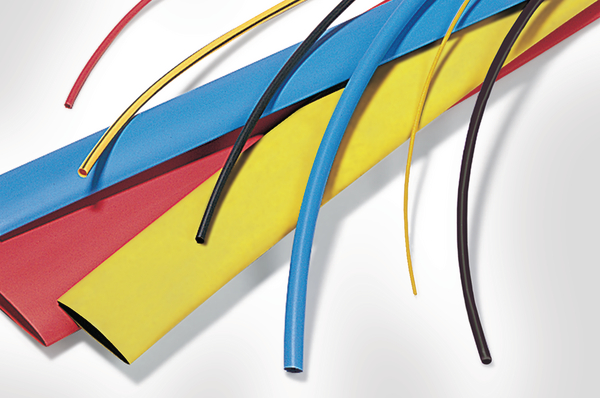

Neben schwarzen Schrumpfschläuchen bietet HellermannTyton eine große Auswahl an farbigen Schrumpfschläuchen an. Diese sind perfekt für die farbliche Kennzeichnung verschiedener Leitungen oder Kabeln geeignet.Auch die Nachfrage nach orangefarbenen Schrumpfschläuchen wächst immer weiter. Der Grund dafür ist die Zunahme an Elektrofahrzeugen in denen Hochspannungsleitungen verbaut sind.  Daneben ist es manchmal wichtig, durch den Schrumpfschlauch hindurchsehen zu können. Transparente Schrumpfschläuche sind zum Beispiel ideal für Etiketten, die direkt auf den Kabelmänteln angebracht sind.

HellermannTyton bietet Schrumpfschläuche in folgenden Farben an:

•    Transparent
•    Weiß
•    Rot
•    Orange
•    Schwarz
•    Grün
•    Blau

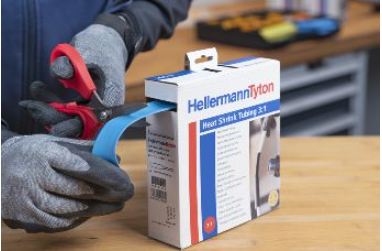

Schrumpfschläuche in der praktischen Spenderbox

Spenderbox Schrumpfschläuche

HIS-Schrumpfschläuche sind in verschiedenen Größen, Farben und Schrumpfraten erhältlich. Unsere praktischen Spenderboxen erleichtern das Isolieren von Steckern, Kabeln und anderen Leitungen: Schneiden Sie einfach die Länge ab, die Sie benötigen.

2:1 – Schrumpfschläuche ermöglichen ein schnelles und einfaches Schrumpfen.
3:1 – Schrumpfschläuche reduzieren die benötigten Größen und lassen sich leichter z.B. über sperrige Steckverbinder ziehen.
3:1 + Innenkleber – Der Innenkleber sorgt für zusätzliche Abdichtung gegen Feuchtigkeit und einen noch festeren Halt bei der Anwendung.

Die HIS-Service Station ist ebenfalls erhältlich: Sie bietet Platz für insgesamt 5 HIS-Boxen.

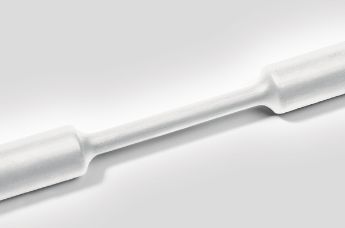

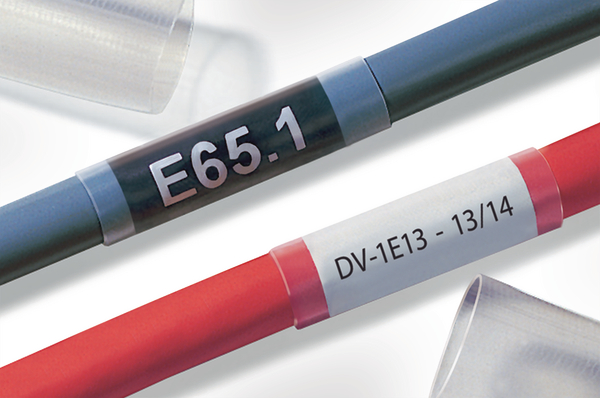

Wofür werden transparente Schrumpfschläuche benötigt?

Viele Kabel sind farblich gekennzeichnet oder haben aufgedruckte Markierungen - zum Beispiel in öffentlichen Gebäuden wie Flughäfen und Krankenhäusern. Aber auch in Tunneln und Transportmitteln wie Schienenfahrzeugen, Schiffen und Flugzeugen kommen Kabelkennzeichnungen zum Einsatz. Transparente Schrumpfschläuche werden dann oft verwendet, um Kabelmäntel zu isolieren und die Kennzeichnungen weiterhin sichtbar zu halten. Dies wird in der Fachsprache als Überschrumpfen bezeichnet.

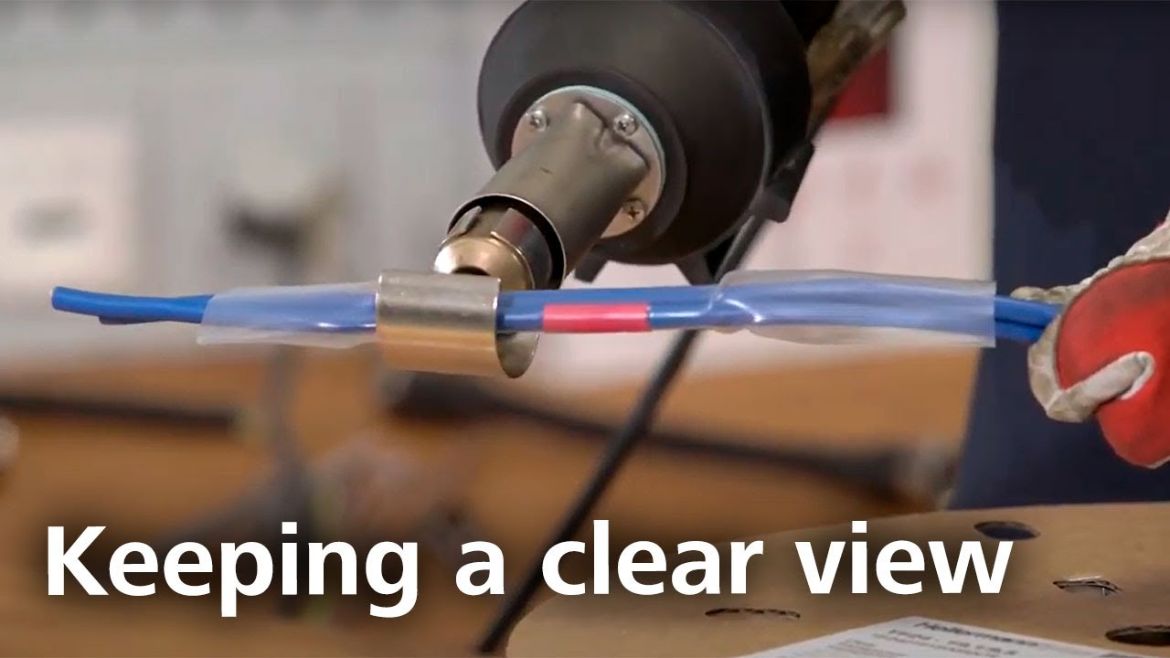

Erfahren Sie mehr über transparente Schrumpfschläuche im Video mit unseren Experten Barry & Mark.

Bedruckbare Schrumpfschläuche

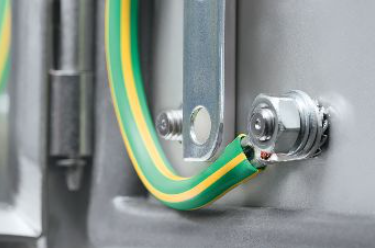

Bedruckbarer Schrumpfschlauch

Bedruckbare, dünnwandige TF21-Schrumpfschläuche werden zur eindeutigen Kennzeichnung von Kabeln und Leitungen verwendet, z. B. zur Markierung von Spannung, Nullleiter und Schutzleiter. Der TF21 hat eine niedrige Schrumpftemperatur und ist in zahlreichen Farben und Größen erhältlich. Er ist außerdem flammhemmend und nach UL224 VW1 zertifiziert. Dank dieser Eigenschaften erfüllt und übertrifft der TF21 viele Industriestandards.

Schrumpfschläuche mit Innenkleber

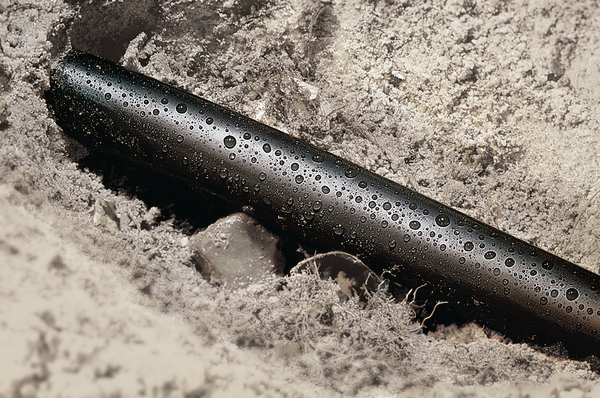

Für hervorragenden Schutz und Beständigkeit gegenüber Umwelteinflüssen

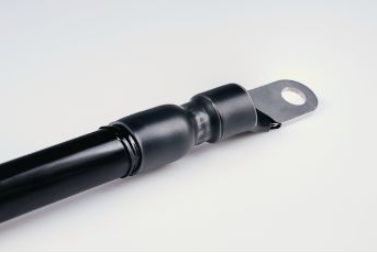

Innenklebende schrumpfschläuche

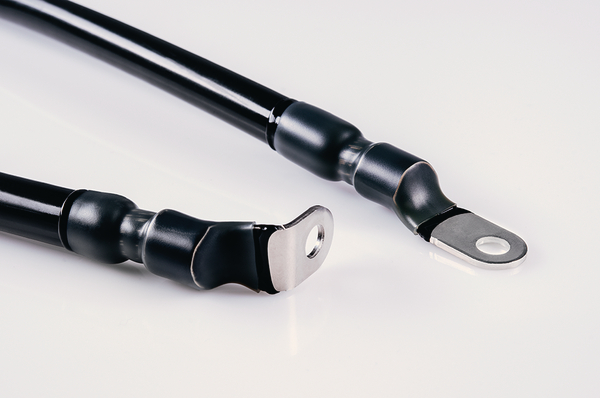

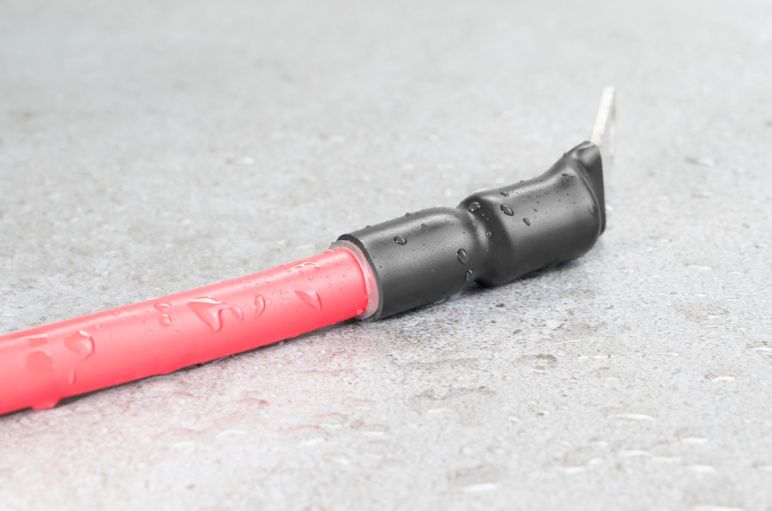

Warmschrumpfschläuche mit Innenkleber haben eine innere Schicht aus flexiblem Kleber, der den Kabelmantel gegen eindringendes Wasser abdichtet. So sind die Kabel und Leitungen hervorragend vor Feuchtigkeit und Korrosion geschützt. Hinzu kommt eine zusätzliche mechanische Festigkeit. Standardwandige Schrumpfschläuche mit Innenkleber sind perfekt für den Einsatz unter der Erde oder zum Schutz von eingegrabenen Kabeln und Leitungen geeignet. HellermannTyton bietet hier eine breite Palette an Lösungen mit unterschiedlichen Schrumpfverhältnissen und Eigenschaften an.

Was sind Schrumpfschläuche mit Innenkleber?

Schrumpfschläuche mit Innenkleber werden auch als doppelwandige Schläuche bezeichnet. Sie bestehen aus einer Kombination eines vernetzten Außenmantels aus Polyolefin und einer Innenschicht aus Kleber. Bei Erhitzung schmilzt die innere Klebeschicht und verflüssigt sich. Durch diesen Vorgang entsteht eine Schicht aus Klebstoff, die eine Abdichtung der Leitung, des Kabels oder Steckers gewährleistet. Mit Kleber beschichtete Schrumpfschläuche eignen sich ideal für Kabelverbindungen, die eine hohe Wetterbeständigkeit mit zusätzlicher mechanischer Festigkeit und hervorragendem Korrosionsschutz erfordern.



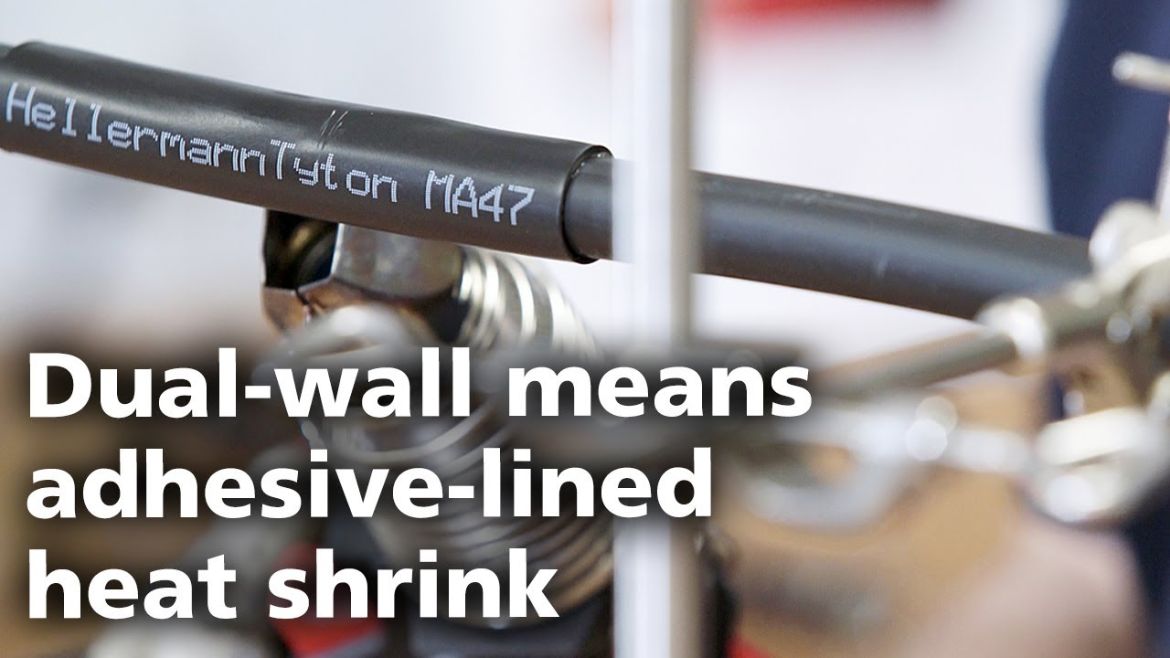

In diesem Video führen Ihnen unsere Experten Barry & Mark die doppelwandigen Schrumpfschläuche mit Innenkleber vor.

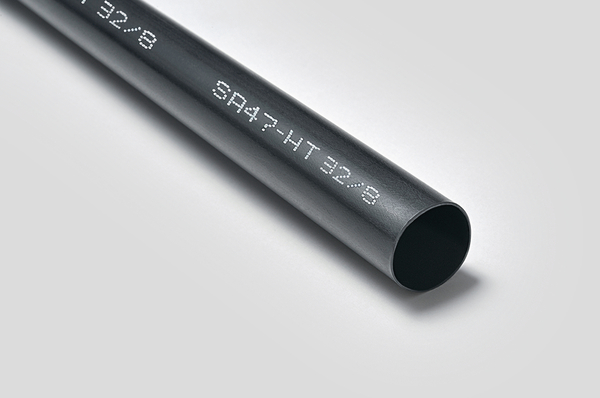

Wärmeschrumpfende Schläuche MA47 Schrumpfschläuche

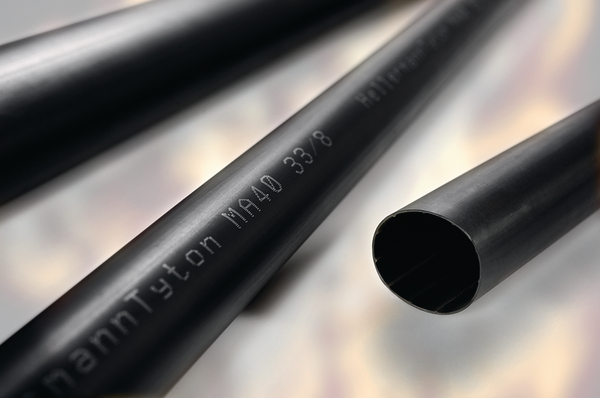

Der standardwandige Warmschrumpfschlauch mit Innenkleber MA47 zeichnet sich durch eine Schrumpfrate von 4:1 aus. Er bietet zuverlässige Isolation und Schutz vor Feuchtigkeit für Kabelverbindungen und Anschlüsse im Niederspannungsbereich. Der MA47 schützt vor eindringender Luftfeuchtigkeit und anderen Umwelteinflüssen – er eignet sich für Kabelanwendungen über und unter der Erde.

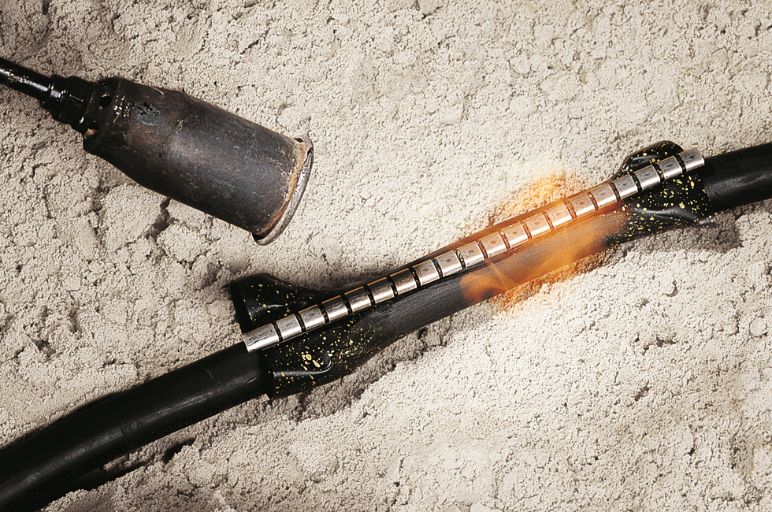

Wärmeschrumpfende Formteile Kabelreparaturmanschette RMS

Die RMS ist eine warmschrumpfende Kabelreparaturmanschette, die für Kabelreparaturen und -verbindungen verwendet wird. Die mit Klebstoff beschichtete Reparaturmanschette ist ein schnelles, arbeitssparendes, dicht schließendes und dauerhaftes Kabelreparatur- und Wasserabdichtungssystem. Sie ist ideal für die Reparatur von erdverlegten Kabeln, bei denen es schwierig oder unmöglich ist, herkömmliche Schrumpfschläuche zu nutzen.

Wickeln Sie einfach die vorgeschlitzte RMS-Reparaturmanschette um die beschädigte Kabelisolierung und fixieren Sie diese mit dem mitgelieferten Schienen- und Kanalverschluss. Erhitzen Sie die Manschette mit einem Gas-Heißluftgebläse, um sie zu schrumpfen und die Klebebeschichtung zu schmelzen. So wird eine sichere  Abdichtung gegen Umwelteinflüsse erzielt. Als einfache visuelle Hilfe verschwinden die thermochromatischen Farbflecken auf der Außenseite der Manschette, wenn genügend Hitze aufgebracht wurde.

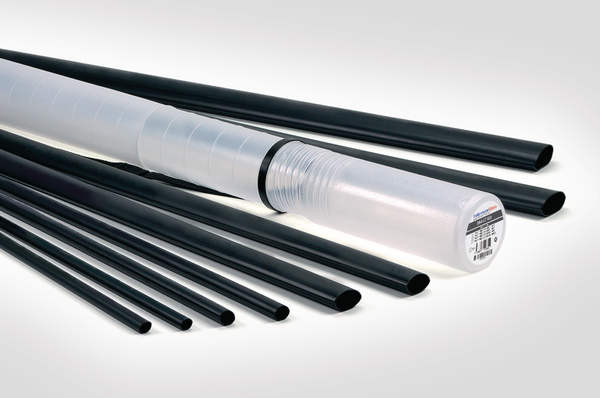

Schrumpfschlauchgrößen

Wie wählt man die richtige Schrumpfschlauchgröße aus?

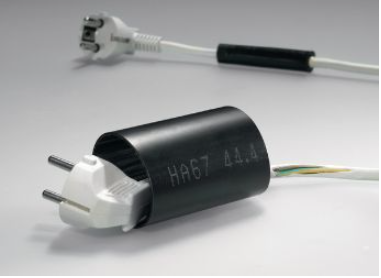

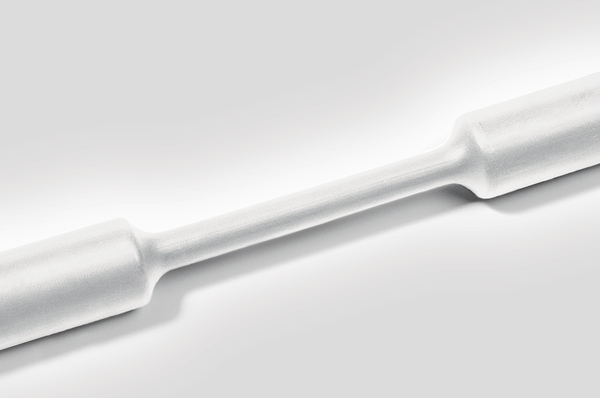

Schrumpfschlauchgröße

Schrumpfschläuche unterscheiden sich durch ihre Schrumpfrate. Diese beschreibt die maximale Größenänderung während des Schrumpfvorgangs. Wird z. B. die Größe des Schrumpfschlauchs um 50% reduziert, beträgt die Schrumpfrate 2:1. Spezielle Anwendungen, wie z. B. die Steckermontage, erfordern einen größeren Durchmesser des Schrumpfschlauchs und damit eine höhere Schrumpfrate.

Auch die Wandstärke spielt eine wichtige Rolle bei der Auswahl des richtigen Schrumpfschlauchs. Generell kann man sagen: Je dicker das Kabel und je höher die mechanische Belastung ist, desto dicker sollte die Wandstärke des Schrumpfschlauchs sein.


Um den richtigen Schrumpfschlauch für Ihre Anwendung zu finden, hilft Ihnen der Kalkulator für Schrumpfschlauchgrößen und der Wandstärken-Kalkulator.

Der Warmschrumpf-Kalkulator

Warmschrumpf-Kalkulator

Sie sind sich nicht sicher, ob unser Schrumpfschlauch für Ihre spezielle Anwendung der richtige ist? Geben Sie einfach die benötigten Abmessungen in den HellermannTyton Warmschrumpf-Kalkulator ein. Dieser schlägt Ihnen die passende Größe vor. Dabei empfehlen wir, dass der Schrumpfschlauch um mindestens 20 % und maximal 80 % des gelieferten Maßes schrumpfen sollte.

Der Wanddicken-Kalkulator

Wanddicken-Kalkulator



Wenn Schrumpfschläuche schrumpfen, ändert sich sowohl der Durchmesser als auch die Wanddicke. Unser Wandstärkenkalkulator gibt Ihnen einen Hinweis auf die theoretische Wandstärke für einen bestimmten Durchmesser.

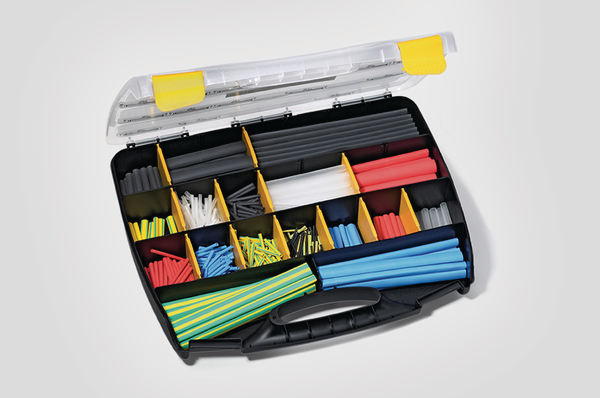

Schrumpfschlauch-Sets ShrinKit 321

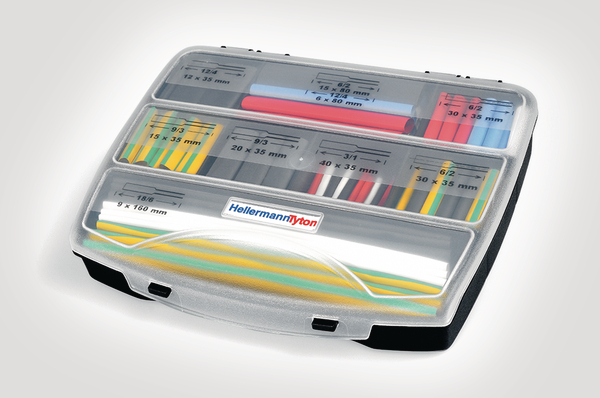

Schrumpfschlauch-Set ShrinKit 321

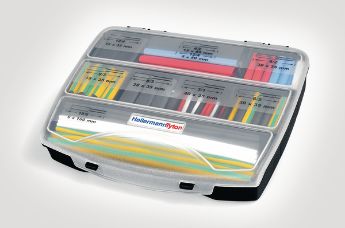

HellermannTyton bietet vorgeschnittene, dünnwandige Schrumpfschläuche in praktischen Sets an, mit ShrinKit 321 – eine Produktreihe, bestehend aus fünf verschiedenen Schrumpfschläuchen. Mit einem Schrumpfverhältnis von 3:1 sind sie der ideale Ersatz für viele unterschiedlich große Schrumpfschläuche.

Die Auswahl der benötigten Schläuche ist besonders leicht, da der Inhalt auf dem Deckel der Box eindeutig nach Größe und Länge gekennzeichnet.

Wärmeschrumpfende Formteile

Formteile mit hoher Spannungsfestigkeit, mechanischer Belastbarkeit und hoher Beständigkeit

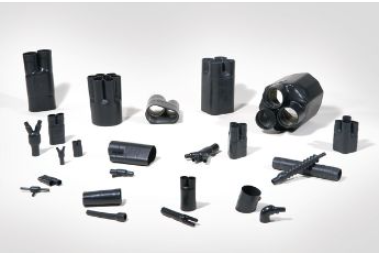

Formteile



Von flaschenförmigen und langgezogenen Endkappen, über 1-fach Formen, 6-fach Formen oder gewinkelte Lösungen und T-Formen bietet HellermannTyton eine große Vielfalt an wärmeschrumpfenden Formteilen in verschiedenen Größen und Materialien.



Wärmschrumpfende Formteile für Steckverbindungen

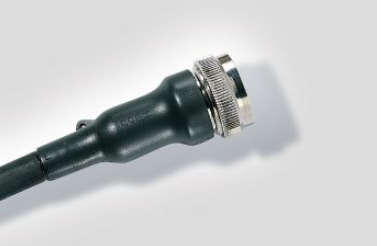

Wärmeschrumpfende Formteile

Die Helashrink 150-Serie ist zur Verwendung mit Rundsteckverbindern nach VG entwickelt worden. Durch den Einsatz einer zusätzlichen Innenlippe wird eine erhöhte Zugentlastung gewährleistet. Darüber hinaus bietet die Helashrink 150 Serie einen hervorragenden Schutz gegenüber Umwelteinflüssen. Diese Warmschrumpf-Lösung wird insbesondere in der Luft- und Raumfahrtindustrie eingesetzt.

Hier finden Sie weitere Produkte aus der der Serie der wärmeschrumpfenden Formteile für Rundsteckverbinder.

Rechtwinklige wärmeschrumpfende Formteile für Stecker

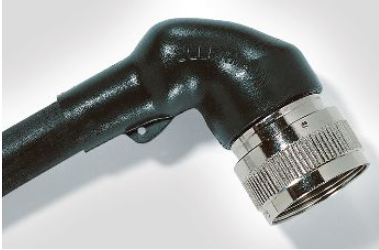

Rechtwinklige wärmeschrumpfende Formteile

Die Helashrink 1100 Serie wird für rechtwinklige Steckverbindungen verwendet. Sie bietet dank des langen Kabeleingangs Zugentlastung, mechanischen Schutz und eine umgebungsfeste Abdichtung. Neben den rechtwinkligen Formteilen bietet HellermannTyton auch viele andere Formteile für verschiedene Anwendungen an: z. B. 45°-Winkelmanschetten, Y-Abgänge, VG-Formteile, T-Formteile und viele mehr.

Sehen Sie hier alle HellermannTyton Produkte aus der Produktgruppe Rechtwinklige Formteile.

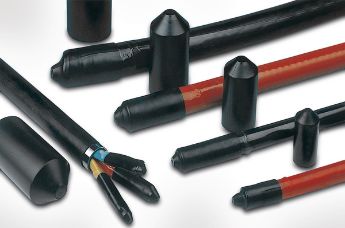

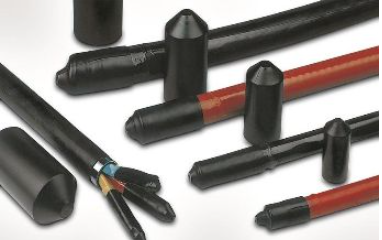

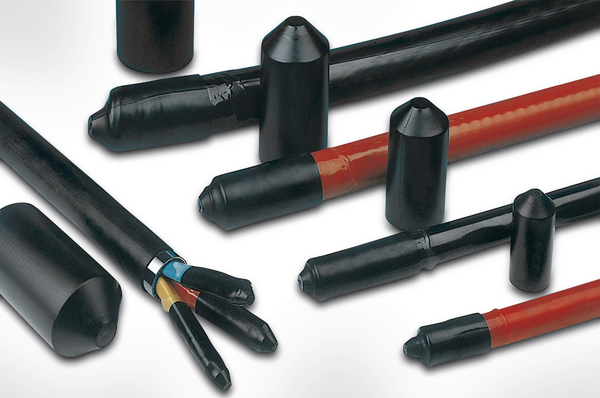

Warmschrumpf-Endkappen

Warmschrumpf-Endkappen



Die Helashrink 1600-Serie wird zum Abdichten von Kabeln während der Lagerung und des Transports verwendet. Der Innenkleber sorgt für eine hervorragende Abdichtung gegen Umwelteinflüsse. Optional sind die HEK-Endkappen auch mit Luftventilen für druckluftüberwachte Fernmeldekabelanlagen verfügbar.

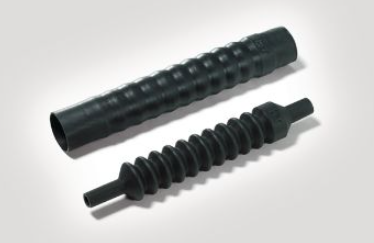

Wärmschrumpfende Flachprofil-Formteile

Flachprofil-Formteile

Die Helashrink 313C-Serie dient der Zugentlastung bei Rundsteckverbindern. Dank des Innenklebers bietet die 313C-Serie eine hervorragende Abdichtung gegenüber Umwelteinflüssen.
Das besondere Design bietet Flexibilität für Kabel, die in verschiedenen Winkeln ausgeführt werden müssen. Die Helashrink 313C-Serie wird hauptsächlich in militärischen und anderen Anwendungen eingesetzt, in denen hohe Anforderungen ans Material gestellt werden.

Hier finden Sie alle HellermannTyton Produkte aus der Gruppe der wärmeschrumpfenden Flachprofil Formteile.

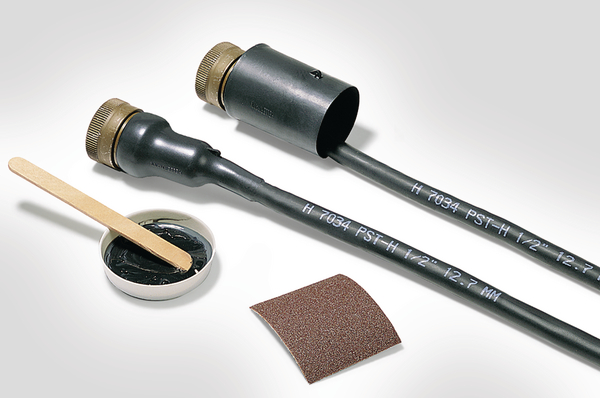

Wussten Sie schon? HellermannTyton bietet auch einen leistungsstarken Zwei-Komponenten-Kleber an. Er entwickelt unter Wärmezufuhr seine enorme Klebkraft und eine sehr gute Beständigkeit gegenüber den meisten Chemikalien und Kraftstoffen. Der Epoxydkleber wird besonders gerne bei Formteilen eingesetzt und ist sowohl als Einzelkartusche (V9500) als auch als Komplettset mit Dosierpistole erhältlich.

Weitere Informationen, eine Auswahlhilfe, um die richtige Form für Ihre Anwendung zu finden, sowie unser komplettes Produktsortiment finden Sie in unserer Produktübersicht für wärmeschrumpfende Formteile (PDF).

Heißluftgebläse von HellermannTyton

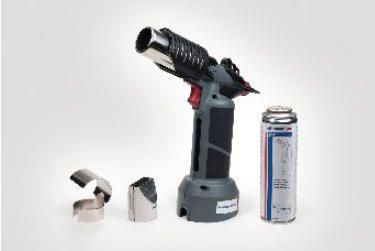

Gasbetriebene Heißluftpistole CHG900

Gaspistole

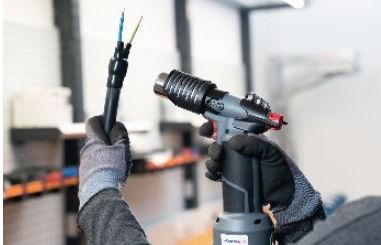

Für die optimale Verarbeitung von wärmeschrumpfenden Produkten bietet HellermannTyton die Gas-Heißluftpistole CHG900 an. Das kabellose Heißluftgebläse ermöglicht einen autonomen Betrieb ohne Stromversorgung. Daher kann sie überall eingesetzt werden, z. B. im Freien oder an abgelegenen Orten.

Gängige Einsatzgebiete sind u.a. Wartungs- und Reparaturarbeiten in den Bereichen:

  • Elektroinstallation
  • Schienenfahrzeugbau
  • Offshore Windparks

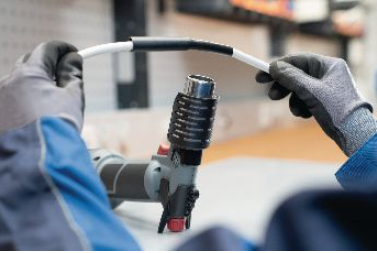

Das Gas-Heißluftgebläse CHG900 ermöglicht ein einfaches 360°-Arbeiten rund um das Objekt - ebenfalls der Einsatz über Kopf ist kein Problem. Auch in puncto Anwenderfreundlichkeit überzeugt die kabellose Heißluftpistole. Sollten einmal Störungen an der Piezozündung oder der Gasdüse auftreten, können Wartungsarbeiten bequem, selbstständig und komplett ohne Werkzeug durchgeführt werden.

laufende Gaspistole

Die wichtigsten Vorteile im Überblick:

  • Sofortige flammenlose Hitze bis zu 900 °C ohne externe Stromversorgung
  • Arbeitet zuverlässig auch bei Temperaturen von bis zu -8 °C
  • Bis zu 90 min Betriebsdauer pro Wechselkartusche P445
  • Leicht und handlich mit einem Gewicht von nur 440 g (555 g inkl. Kartusche)
  • Integrierter Standfuß ermöglicht sichere Bewegungsfreiheit der Hände
  • Präzise ventilgeregelte Temperatureinstellung
  • Werkzeugloser Wechsel der Ersatzteile für die Piezozündung und der Gasdüsen


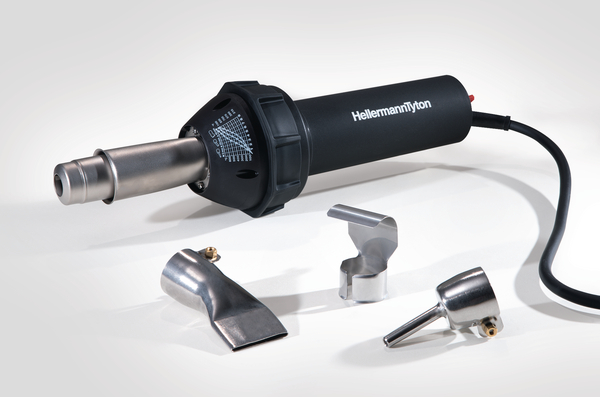

Als Alternative zur gasbetriebenen Gas-Heißluftpistole bieten wir auch ein elektrisch betriebenes Werkzeug.

FAQs - Fragen und Antworten

Was sind Schrumpfschläuche mit Innenkleber

Mit Kleber ausgekleidete Schrumpfschläuche werden auch als doppelwandige Schläuche bezeichnet. Grund dafür ist die Kombination aus einem vernetzten Außenmantel (Polyolefin) und einer Klebstoff-Innenschicht. Beim Erwärmen schmilzt und fließt der Kleber an der Innenwand. Bei diesem Prozess entsteht eine Haftschicht, die einen besonders festen Halt auf dem Draht, Kabel oder Steckverbinder gewährleistet. Schrumpfschläuche mit Innenkleber eignen sich ideal für starke, wetterfeste Dichtungen mit einer zusätzlichen mechanischen Festigkeit. Sie bieten zudem einen ausgezeichneten Korrosionsschutz.

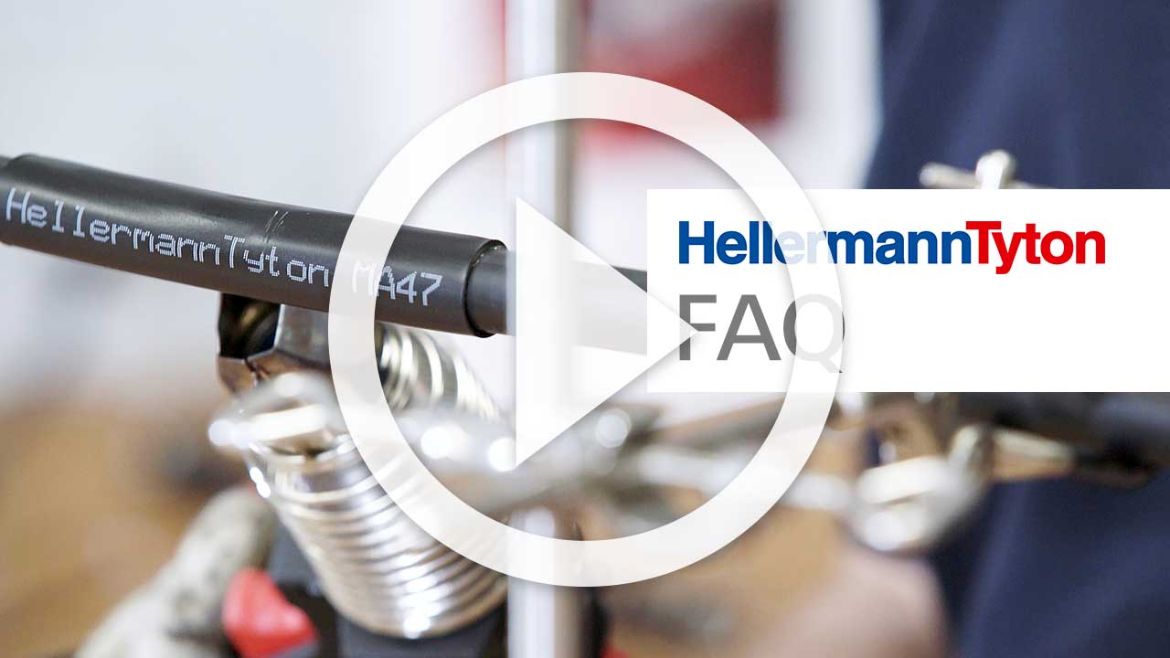

In diesem Video demonstrieren unsere Experten Barry und Mark den Einsatz von doppelwandigen Schrumpfschläuchen.

Wofür benötigt man klare/transparente Schrumpfschläuche?

Viele Kabel sind farblich oder anderweitig gekennzeichnet - zum Beispiel in öffentlichen Gebäuden, wie Flughäfen und Krankenhäusern, aber auch in Tunneln und Verkehrsmitteln wie SchienenfahrzeugenSchiffen und Flugzeugen. Transparente Schrumpfschläuche werden häufig verwendet, um gekennzeichnete Kabelmäntel zu isolieren – so bleiben die Kennzeichnungen weiterhin sichtbar. Dies wird auch als "Oversleeving" bezeichnet.

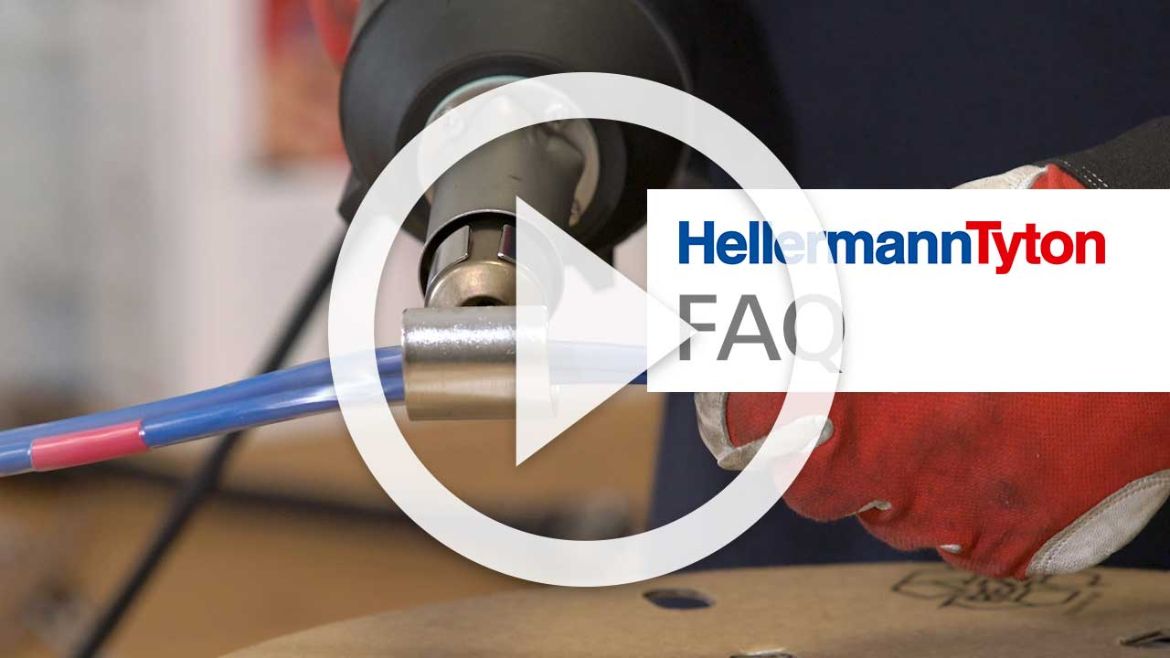

Erfahren Sie jetzt  mehr über klare/transparente Schrumpfschläuche – hier in diesem Video mit  unseren Experten Barry und Mark.

Was sind die wichtigsten Tipps für die Verwendung von Wärmeschrumpfschläuchen?

Tipp 1: Beim Schrumpfen von Warmschrumpfschläuchen ist es sinnvoll, den Schrumpfvorgang in der Mitte des Schlauches zu beginnen und dann allmählich zu einem Ende und dann wieder von der Mitte zum gegenüberliegenden Ende zu gehen. So vermeiden Sie, dass Luft unter dem Schlauch eingeschlossen wird.

Tipp 2: Schrumpfschläuche schrumpfen auch in Längsrichtung, d. h. sie werden beim Schrumpfen insgesamt kürzer. Diese Schrumpfrate sollten Sie beim Zuschneiden der Abschnitte mit einkalkulieren.

Tipp 3: Es ist möglich, die Längsschrumpfung zu minimieren, indem Sie zuerst die Enden und dann den mittleren Abschnitt schrumpfen. In diesem Fall kann jedoch Luft eingeschlossen werden, die das Schrumpfen des Mittelteils verhindert. Alternativ können Sie den Schlauch auch schrumpfen, indem Sie an dem einen Ende beginnen und dann langsam zum anderen Ende hin schrumpfen.

Tipp 4: Wenn das zu ummantelnde Objekt aus Metall oder wärmeleitend ist, muss darauf geachtet werden, dass das Objekt vorgewärmt wird, um "kalte Stellen" oder "Kältespuren" zu vermeiden. Dadurch wird ein fester und glatter Sitz des Schrumpfschlauchs gewährleistet.

Tipp 5: Achten Sie beim Zuschneiden von Schrumpfschläuchen auf die gewünschte Länge besonders darauf, dass die Enden glatt abgeschnitten werden. Schlecht geschnittene und unregelmäßige Enden können dazu führen, dass Schrumpfschläuche während des Schrumpfens reißen.

Tipp 6: Bei der Auswahl der Schlauchgröße ist es wichtig, die 80:20-Regel zu beachten. Das bedeutet, dass die Schlauchgröße so gewählt werden sollte, dass eine minimale Schrumpfung von 20 % und eine maximale von 80 % möglich ist. Detaillierte Beispiele für die Auswahl des richtigen Schrumpfschlauchs finden Sie im Produktbereich Isolierung in unserem Katalog.

Tipp 7: Während des Schrumpfens sollten Sie immer darauf achten, dass der Arbeitsplatz gut belüftet ist und Sie persönliche Schutzausrüstung wie Handschuhe und Schutzbrille tragen.

Was sind die wichtigsten Parameter für das richtige Schrumpfen von Warmschrumpfschläuchen?

Die Wanddicke des Warmschrumpfschlauchs:
Die Materialstärke sollte nach vollständiger Schrumpfung in mm angegeben werden. "Nominal" bezeichnet Maße ohne jegliche Toleranzen. Generell unterscheidet man zwischen dünnwandigen, mittelwandigen und dickwandigen Schrumpfschläuchen. Es gibt aber auch Varianten mit einem Innenkleber. Diese werden auch als doppelwandige Schläuche bezeichnet.

Durchmesser des Schrumpfschlauchs:
Bei dünnwandigen Schrumpfschläuchen mit einer Schrumpfrate von 2:1 (Standardschläuche) wird der Durchmesser üblicherweise in Zoll angegeben; 25,4 mm entsprechen 1 Zoll.

Schrumpfrate:
Je nach verwendeter Materialzusammensetzung und Wandstärke können Schrumpfschläuche unterschiedlich stark extrudiert werden. Das Schrumpfverhältnis gibt an, wie stark das Produkt schrumpft (d. h. der gelieferte Durchmesser im Verhältnis zum wiederhergestellten Durchmesser). Die Schrumpfrate variiert von 2:1 bis 6:1. Je höher das Verhältnis ist, desto größer ist der Objektdurchmesser, den die Schläuche abdecken können. Dadurch werden weniger Schrumpfschlauchgrößen benötigt, was zu einer Reduzierung der Lagerbestände beiträgt.

Längenänderung nach dem Schrumpfen:
Wärmeschrumpfschläuche schrumpfen nicht nur im Durchmesser, sondern auch in der Länge. Diese Längenänderung nach dem Schrumpfen wird in Prozent angegeben.

Minimale Schrumpftemperatur:
Nicht alle Schrumpfschläuche schrumpfen bei der gleichen Temperatur. Die richtige Betriebstemperatur variiert je nach Art der Zusammensetzung des Materials und der Wandstärke.

Betriebstemperatur:
Die Betriebstemperatur variiert je nach Schlauchtyp. Sie ist abhängig von der für den jeweiligen Schrumpfschlauch-Typ verwendeten Zusammensetzung des Materials. Bei der Auswahl der richtigen Schrumpfschlauchgröße empfiehlt es sich, die 80:20-Regel zu beachten, die oben unter Schrumpfschlauchgrößen beschrieben ist.

Schrumpfschläuche werden im Allgemeinen bei der Montage von Kabelsätzen verwendet. Zu den Anwendungen von Schrumpfschläuchen gehören auch Isolierung, Kabelkennzeichnung und mechanischer Schutz sowie optische Gründe.

Welche Heißluftgebläse bietet HellermannTyton an?

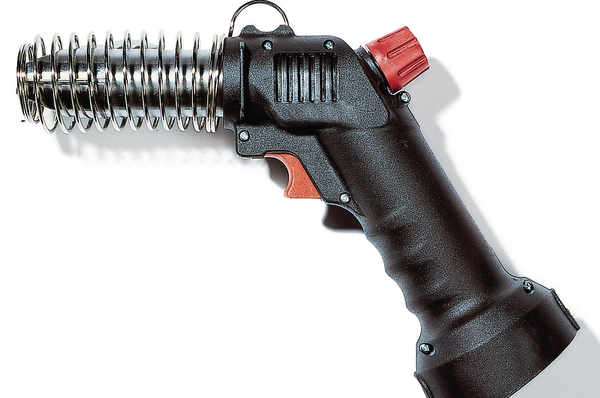

Heißluftgebläse

Gas-Heißluftgebläse sind für die Verarbeitung einer Vielzahl von Schrumpfschläuchen und Schrumpfschlauchmarkierern sowie von wärmeschrumpfenden Formteilen, Endkappen und Kabelreparaturmuffen geeignet.

Bei HellermannTyton haben Sie die Wahl zwischen folgenden Heißluftpistolen:

Weitere Details zu diesen Werkzeugen finden Sie hier.
