Kabelbinder und Befestigungslösungen für Ihre Anwendungen!

Kabelbinder und Befestigungslösungen von HellermannTyton – aus gutem Grund

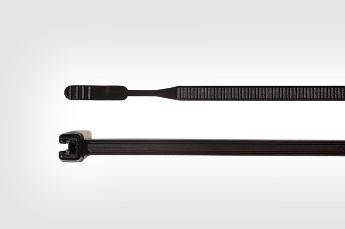

Kabelbinder Q-Serie HellermannTyton

Kabelbinder und Befestigungslösungen müssen heute aufgrund unterschiedlichster Einsatzgebiete vielfältigsten Anforderungen genügen – vom einfachen Bündeln von Leitungen bis hin zum absoluten Spezialeinsatz unter extremen Bedingungen.

HellermannTyton setzt Maßstäbe in der Produktion von innen- bzw. außenverzahnten, lösbaren Kabelbindern sowie unverzahnten Kabelbindern. Das Portfolio komplettieren Kabelbinder zur Direktbefestigung, Metallkabelbinder sowie Kabelbinder mit Befestigungselementen (auch Befestigungsbinder genannt).



Mit hochwertigen Kabelbindern und Befestigungselementen bietet HellermannTyton Systemlösungen an, die praktisch jeder Herausforderung gewachsen sind.

  •   Vielfältige Farb- und Größenauswahl
  •   Erfüllung modernster Anforderungen an Kabelbinder und Kabelbindersysteme
  •   Gemeinsame Entwicklung mit Kunden für neue Produktlösungen
  •   Höchste Qualitätsstandards und in puncto Materialbeständigkeit wegweisend


Weiterhin ermöglichen Metal-Ball-Locks, Metallkugelverschlüsse für Kabelbinder aus Metall, extreme Haltekräfte. Die Produktvielfalt ergänzen detektierbare Kabelbinder mit Metallbestandteilen für die Lebensmittelindustrie oder Doppelkopf-Kabelbinder zur Parallelführung von Kabeln und Leitungen in der Automobilindustrie.

Klett-Kabelbinder sind besonders weiche Binder mit Klettverschluss zum Schützen des Bündelguts. Schwerstlast-Kabelbinder, um 360° Grad drehbare Kabelbinder, Produkte mit Glasfaserstiftverschlüssen und all jene Befestigungselemente, die Anwender weltweit in den verschiedensten Branchen benötigen, vervollständigen das Portfolio.

Ob außen- oder innenverzahnte Kabelbinder, ob bei einer Temperaturbeanspruchung von -40°C oder bis +240°C, ob zur besseren Fixierung des Bündelguts bei Vibrationen, aus rostfreiem Edelstahl oder als Kunststoff-Lösung – für alle Kabelbinder gelten höchste internationale Prüfstandards, die von internationalen Zertifizierern definiert und überwacht werden.

Mit dieser exzellenten Qualitätssicherung halten Kabelbinder von HellermannTyton mehr als andere versprechen – und das in jeder Situation.

Weitere Antworten auf Ihre Fragen finden Sie uns unserem FAQ-Teil.

Der passende Kabelbinder mit Befestigungselement für Ihre Anwendung!

Ein Kabelbinder (umgangssprachlich auch Kabelband, Kabelstraps oder Kabelrapp) ist eine universell einsetzbare und schnell zu verwendende Lösung zur Befestigung verschiedener Kabel oder Kabelbäume untereinander oder zu deren Fixierung an anderen Objekten.

Kabelbinder und Befestigungselemente werden in vielen Bereichen verwendet:

  • In der Elektroinstallation
  • In der Kabelkonfektionierung
  • Im Baugewerbe
  • Zur provisorischen Montage
  • Als Verpackungshilfsmittel
  • Unter extremen Umweltbedingungen, z.B. im Offshore-Bereich.

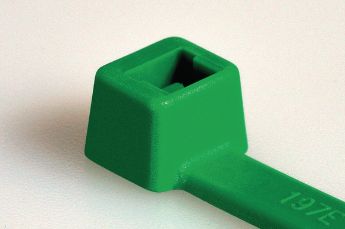

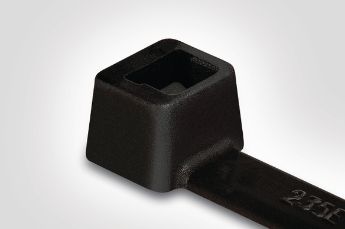

Kabelbinder innenverzahnt

Innenverzahnte Kabelbinder aus Kunststoff eignen sich hervorragend für die Bündelung und Befestigung von Kabeln, Leitungen und Schläuchen. Die Vielfältigkeit der innenverzahnten Kabelbinder zeigt sich sehr gut am Beispiel der T-Serie. Diese Serie ist in verschiedenen Ausführungen, Farben, Längen und Materialien erhältlich.

Kabelbinder innenverzahnt

Innenverzahnte Kabelbinder zeichnen sich durch folgende Merkmale aus:

  •   Universell einsetzbar und zusätzlich gut recycelbar
  •   Sicherer Halt am Bündelgut durch Innenverzahnung
  •   Einfache Verarbeitung durch leicht abgewinkeltes Bandende

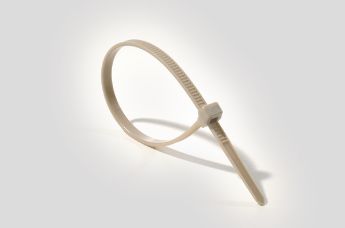

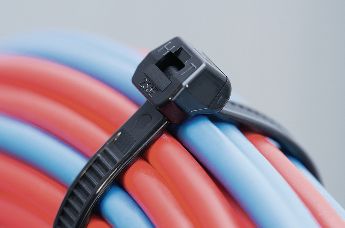

Kabelbinder außenverzahnt

Außenverzahnte Kabelbinder eignen sich besonders für die Bündelung und Befestigung von empfindlichem Bündelgut. Erhältlich sind sie in unterschiedlichen Ausführungen, Materialien, Längen und Farben.
Die Kabelbinder der OS-Serie – als ein Beispiel für außenverzahnte Kabelbinder – haben sich bestens bewährt bei sehr dünnen und empfindlichen Isolierungen oder Leitungen.

Kabelbinder außenverzahnt

Sie zeichnen sich durch folgende Merkmale aus:

  •   Geringer Platzbedarf durch gerundetes Kopfdesign
  •   Besonders leichtes Einschlaufen bei guter Haltekraft
  •   Enges Anliegen am Kabelbündel durch Vertiefung im Kopf

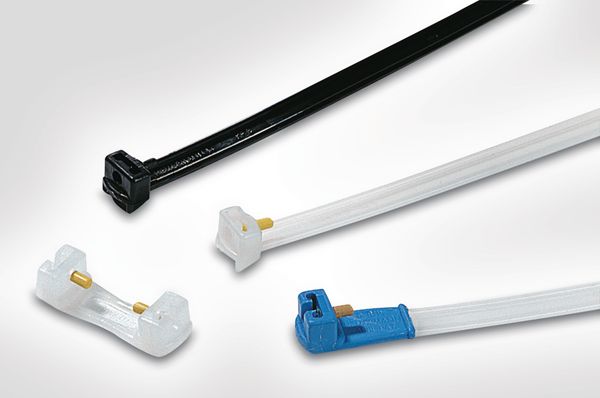

Kabelbinder ohne Verzahnung

Die stabilen Kabelbinder ohne Verzahnung der KR- und EL-TY- Serie bieten eine hohe Haltekraft und sind für Kabel und Leitungen mit großen Durchmessern geeignet. Der patentierte KR-Kabelbinder besteht aus einem glatten Band und einem einzigartigen Verschlusskopf mit glasfaserverstärkten Stift. Er ist besonders geeignet für die Befestigung von Faltenbälgen an Lenkgetrieben, Wasserschläuchen und Unterdruckleitungen.

Kabelbinder ohne Verzahnung

KR-Kabelbinder zeichnen sich durch folgende Vorteile aus:

  •   Robuster Kabelbinder ohne Verzahnung
  •   Beschädigungen an Kabeln und Leitungen werden vermieden
  •   Verschlusskopf mit glasfaserverstärktem Stift
  •   Sehr sichere und vibrationsfeste Befestigung

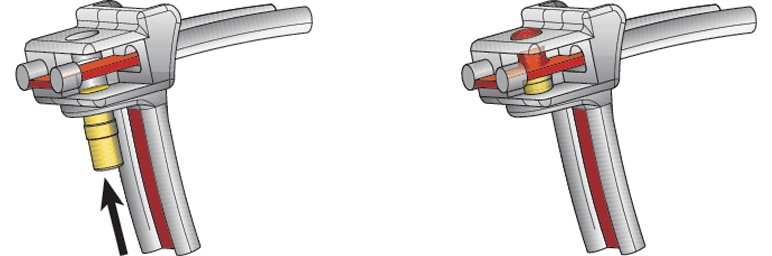

Verschlusstechniken von Kabelbindern ohne Verzahnung

Verschlusstechniken von Kabelbindern ohne Verzahnung

  • Verriegelung durch Eindrücken des Stiftes in das Band
  • Eigenes Werkzeug für eine sichere und vibrationsfeste Abbindung
  • Durch abgeschrägten Kopf wird ein fester Sitz am Bündelgut erreicht

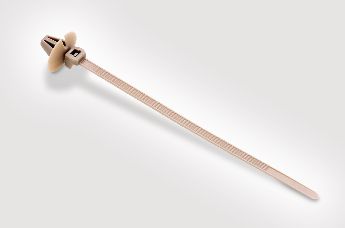

Kabelbinder mit Spreizanker oder Lamellenfuß

Kabelbinder für direkte Befestigung zeichnen sich durch einfache Handhabung zur Bündelung und Befestigung von Kabeln und Leitungen in einem Arbeitsgang aus.
Vor allem Befestigungsbinder mit Spreizanker oder Lammellenfuß werden zur sicheren Bündelung und Befestigung in diversen Anwendungen eingesetzt:

Kabelbinder mit Spreizanker oder Lamellenfuß

Kabelbinder mit Spreizanker

  • Einfache Montage, werkzeugfrei
  • Hohe Auszugs- und Haltekraft
  • Schützt vor Schmutz und Wasser durch Teller

Kabelbinder mit Lamellenfuß

  • Einfache Montage, werkzeugfrei
  • Hohe Auszugs- und Haltekraft
  • deckt ein breites Spektrum von Blechstärken ab

Befestigungssockel für Kabelbinder

Die Befestigungssockel für Kabelbinder sind universal einsetzbar. Sie sind schraubbar, selbstklebend oder ohne Kleber und in unterschiedlichen Materialien erhältlich. Ein besonderes Highlight ist unser FlexTack-Sockel. Diese Befestigungslösung ist insbesondere für gebogene und abgewinkelte Oberflächen entwickelt worden und verfügt über folgende Besonderheiten:

Befestigungssockel für Kabelbinder
  • Größere Designfreiheit, Gewichtsreduzierung und Prozesskostenoptimierung
  • Temperaturbeständig bis +105°C
  • Kleber mit hoher Zug- und Scherfestigkeit

Sind Sie interessiert? Dann klicken Sie diesen Link und erfahren mehr in unserem Anwendungsvideo.

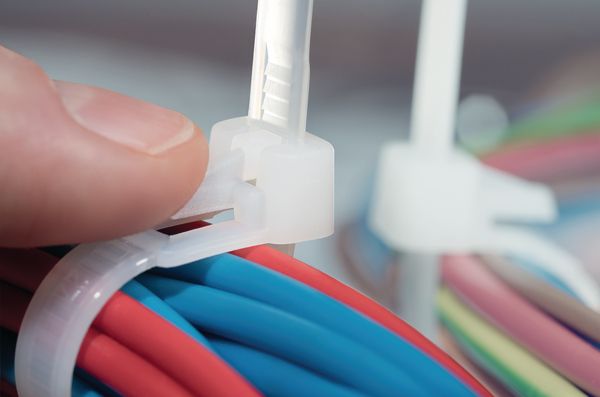

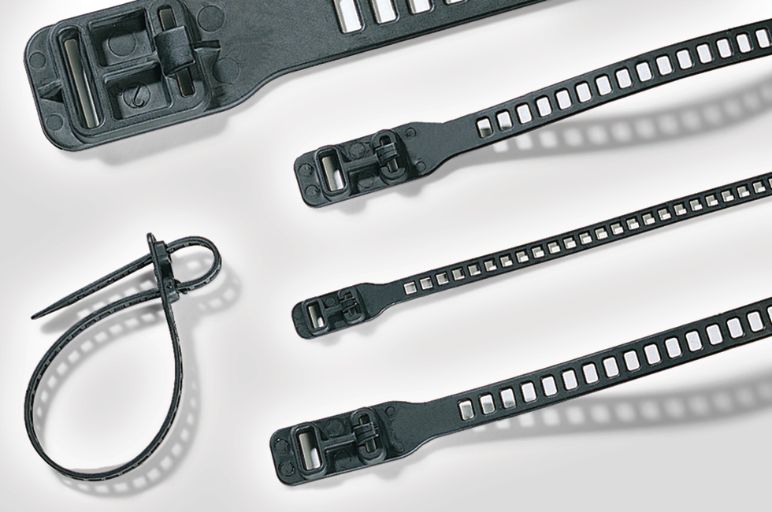

Lösbare und wiederverwendbare Kabelbinder

SRT-Binder für temporäre Befestigungen

SRT Binder lösbare Kabelbinder

Viele Anwendungen erfordern eine vorübergehende Befestigungslösung, zum Beispiel im Bühnenbau, auf Messen oder bei der Bündelung von Telefon-, Glasfaser- und Netzwerkkabeln. Lösbare Kabelbänder können nach der Installation leicht geöffnet werden und sind wiederschließbar.

Neben Kunststoff gibt es unsere wiederverwendbaren Kabelhalter auch aus einem weichen und flexiblen Material, zum Beispiel für die Sicherung von Baumsetzlingen im Garten- und Landschaftsbau.

Unsere lösbaren T-Bänder sind in vielen verschiedenen Materialien, Längen und Farben sowie mit unterschiedlichsten Verriegelungsmechanismen erhältlich, zum Beispiel:

  • mit Hebel
  • mit Seitenverriegelung
  • mit einem flexiblen Gummi-, Klett- oder Flügelverschluss



Entdecken Sie unsere verschiedenen Varianten lösbarer Kabelbinder:

Wie kann ich Kabelbinder wieder öffnen?

Wiederverwendbare Befestigungsbinder sind in verschiedenen Ausführungen für unterschiedlichste Anwendungen erhältlich. Verschaffen Sie sich einen Überblick, hier in diesem Video:

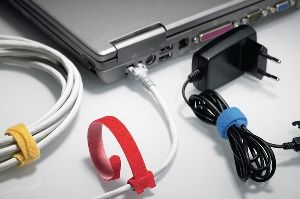

Wiederlösbare Klett-Kabelbinder

Klettkabelbinder

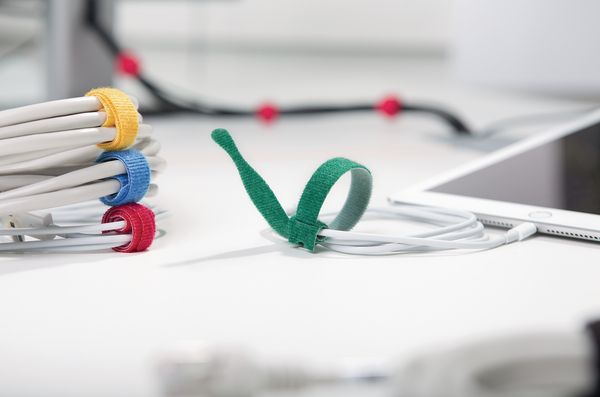

Der weiche TEXTIE Kabelbinder aus Klett ist ideal für die Verarbeitung von Telefon-, Glasfaser- und Netzwerkkabeln.

Darüber hinaus eignet er sich hervorragend für temporäre Befestigungen, z. B. im Bühnenbau oder während der Fertigung von Kabelbäumen.

Diese Klett-Kabelbinder können auch in vielen Haushalts- und Büroanwendungen eingesetzt werden. Dank Klettverschluss sind sie schnell und einfach von Hand zu verarbeiten und bis zu 400 Mal wiederverwendbar.

TEXTIEs sind sowohl für den Innen- als auch für den Außenbereich geeignet. Sie sind in verschiedenen Farben erhältlich – u. a. in Schwarz, Grün, Rot und Weiß.

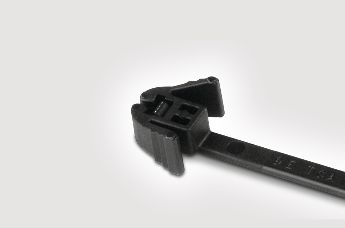

Wiederverwendbare Kabelbinder mit Hebelverschluss

Kabelbinder mit Hebelverschluss

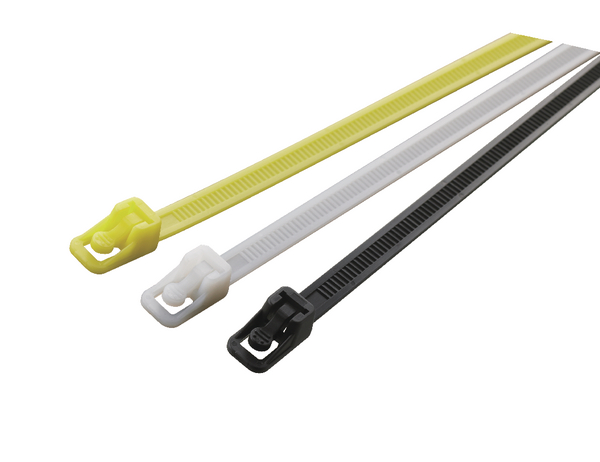

Die ORF-Serie mit Hebelverriegelung kann einfach entfernt und wiederverwendet werden, ohne dabei ein Messer oder einen Seitenschneider zu benutzen. Der Kabelbinder lässt sich bequem per Hebel öffnen.

  • Einfach per Hand zu lösen
  • Geeignet für temporäre Farbkennzeichnungen
  • Schonung des Bündelguts durch Außenverzahnung

Die ORF-Serie umfasst, neben verschiedenen Größen, die Farben Weiß und Gelb auch eine schwarze UV-beständige Variante für den Außeneinsatz.

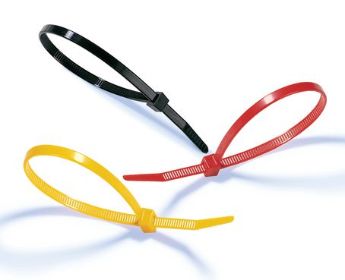

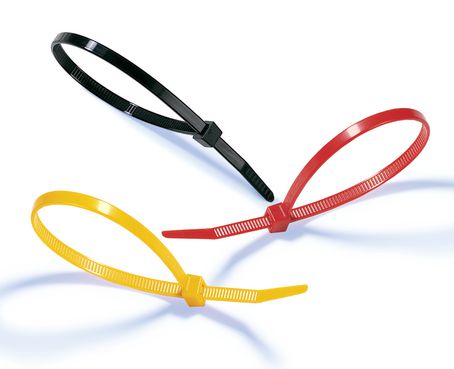

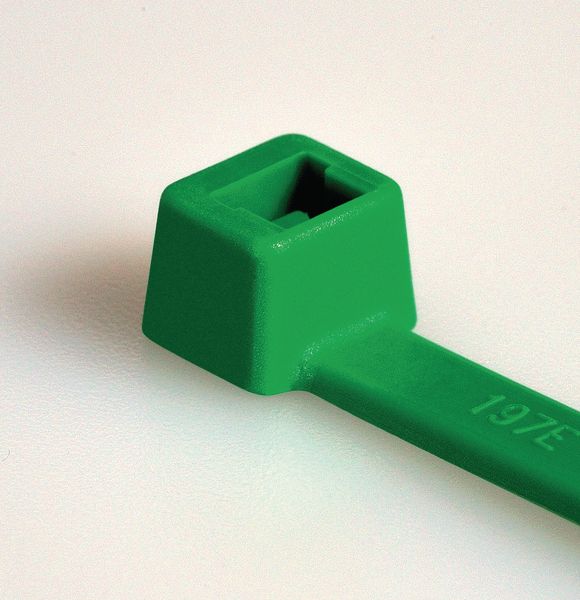

Farbige Kabelbinder

Zur visuellen Kennzeichnung

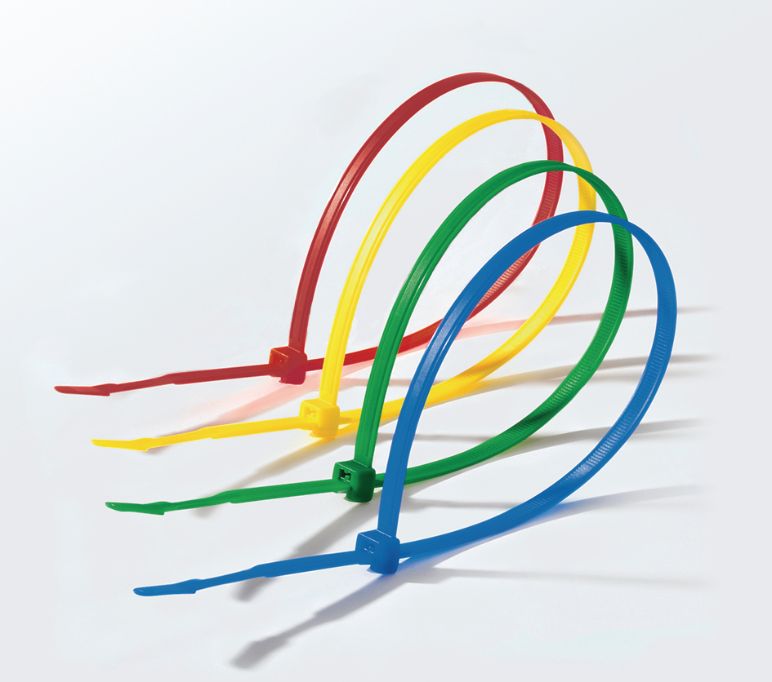

Ob rot, grün, weiß, braun oder transparent: HellermannTyton bietet ein breites Spektrum an farbigen Kabelbindern für die unterschiedlichsten Branchen und Anwendungen.

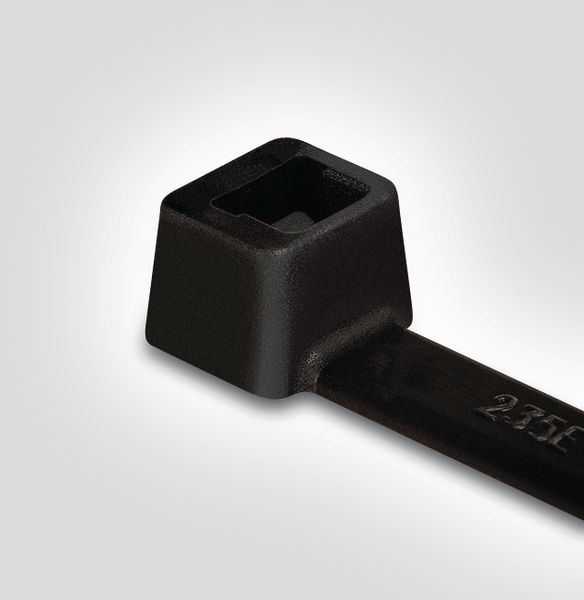

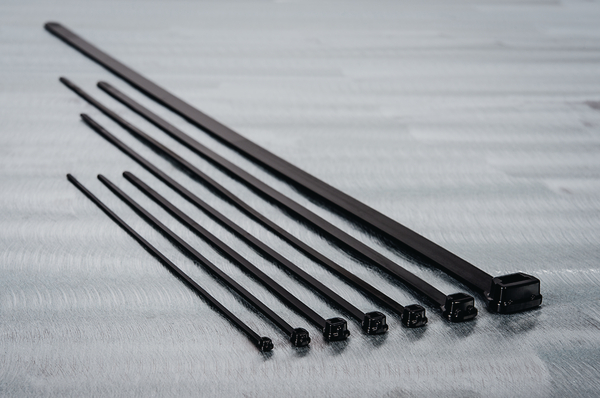

Klassische schwarze Kabelbinder zählen nach wie vor zu den beliebtesten T-Bändern. HellermannTyton bietet aber auch eine Vielzahl an weiteren Farben – darunter Grau, Braun, Grün, Rot, Weiß und Transparent.

Diese Lösungen sind ideal für die Farbkennzeichnung geeignet: Sie helfen beispielsweise Mitarbeitern, bestimmte Teile schneller zu finden oder präzise zuzuordnen. Dies spielt besonders in der Automobilbranche eine wichtige Rolle, aber auch in vielen anderen Bereichen.

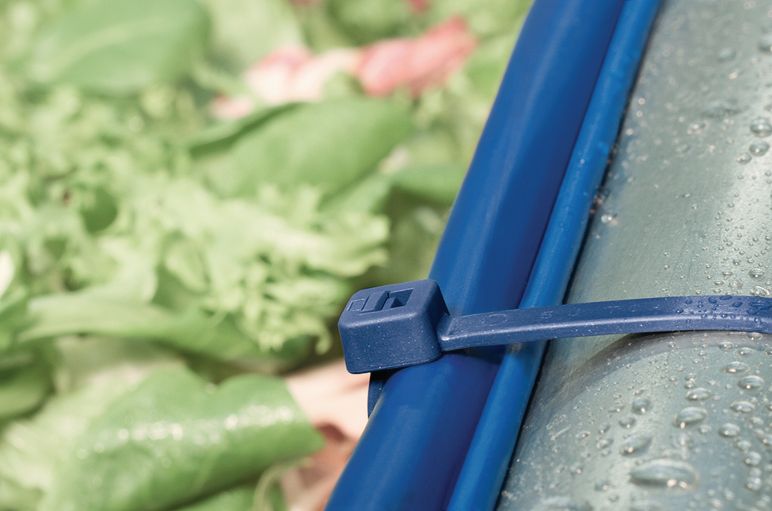

Übrigens, einige Industrien bevorzugen bestimmte Farben: In der Lebensmittelindustrie beispielsweise wird oft die Farbe Blau bevorzugt, während Pink eine wichtige Rolle in der Luft- und Raumfahrt spielt.

Weiße PA66VO Kabelbinder für erhöhten Brandschutz

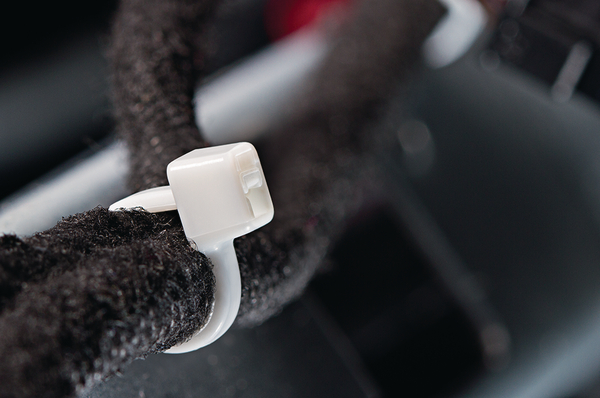

Im Brandfall reduzieren die Kabelbinder der T-Serie die Raucherzeugung.

Überall dort, wo hohe Sicherheitsvorschriften gelten und im Brandfall die Reduzierung von Rauch und gefährlichen Dämpfen gefordert ist, sind die weißen Befestigungsbinder der T-Serie aus dem Material PA66V0 die ideale Wahl.

Aufgrund ihrer Verbundeigenschaften reduzieren sie im Brandfall die Entwicklung von toxischen Gasen und korrosiven Säuren deutlich. Darüber hinaus erfüllt das Material PA66V0 die Anforderungen der UL94 V0.

Dank des hohen Sicherheitsniveaus ist die T-Serie besonders für den öffentlichen Bereich geeignet – vor allem für die Bau- und Verteidigungsindustrie und im Schienenfahrzeugbau.

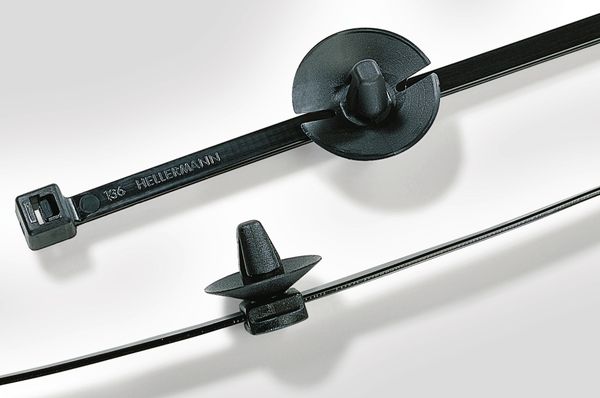

Kabelbinder mit Befestigungselementen

Zum Verlegen, Bündeln und Sichern

Viele industrielle Anwendungen erfordern eine direkte Befestigung von gebündelten Kabeln, Leitungen, Rohren und Schläuchen an Paneelen, Blechen und vielem mehr. HellermannTyton bietet hierfür verschiedene ein- und zweiteilige Befestigungslösungen an: für runde und ovale Löcher, für Schweißbolzen und Kanten, in verschiedensten Größen, Ausrichtungen und Farben

Befestigungselemente

Kabelbinder mit speziellen Befestigungselementen finden sich häufig in Fahrzeugen und Maschinen aus folgenden Bereichen:

  • Automobilindustrie
  • Verteidigungsindustrie
  • Luft- und Raumfahrttechnik
  • Schienenfahrzeugbau
  • Weiße Ware
  • Elektrogroßhandel
  • uvm.

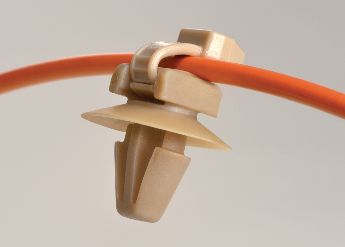

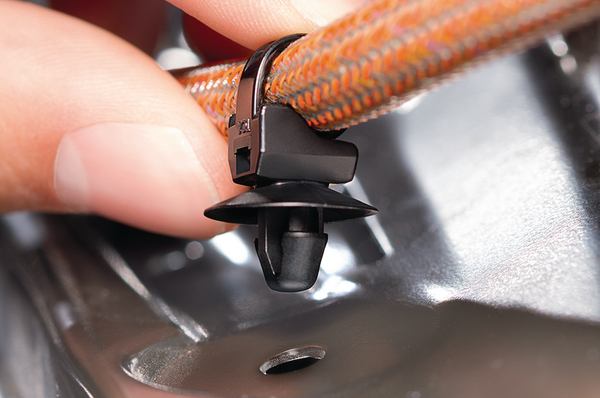

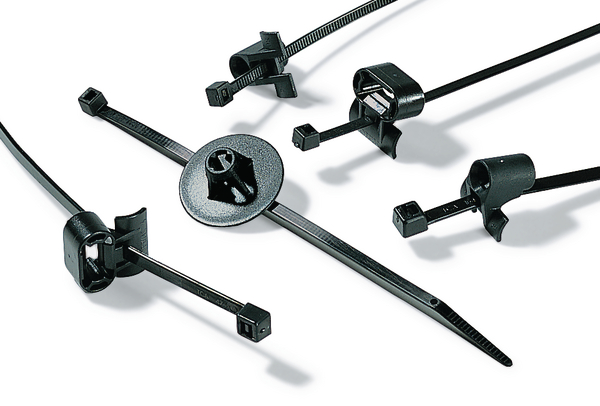

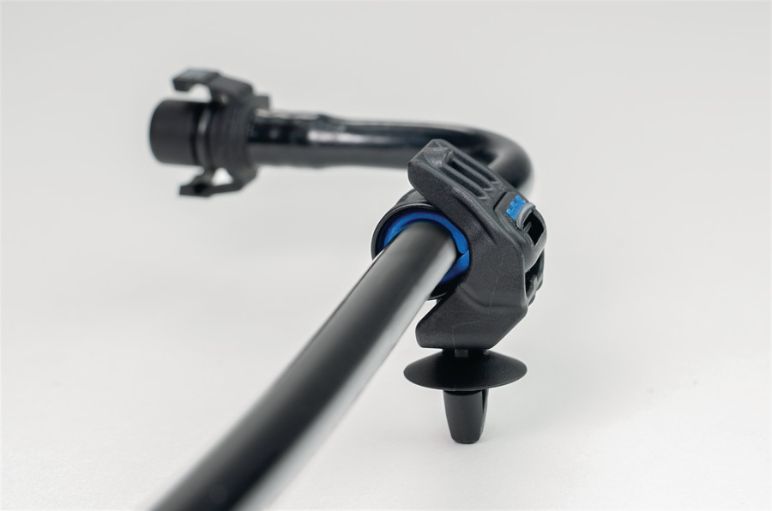

Kabelbinder für runde und ovale Löcher

Viele Anwendungen beinhalten runde und ovale Löcher für eine zuverlässige Kabelführung an vorgegebenen Befestigungspunkten. Hierfür bieten wir viele Produktlösungen, die sich bequem vormontieren lassen, u. a. bei der Produktion von Kabelbäumen. Das Fußteil des Befestigungselements wird bei der Endmontage einfach in die Löcher eingesetzt.

Für nahezu jede Bohrung steht eine Vielzahl an Montagelösungen zur Verfügung. Diese können einfach von Hand und ohne Spezialwerkzeug befestigt werden. Die sichere Verriegelung ist mit einem "Klick" hör- und fühlbar.

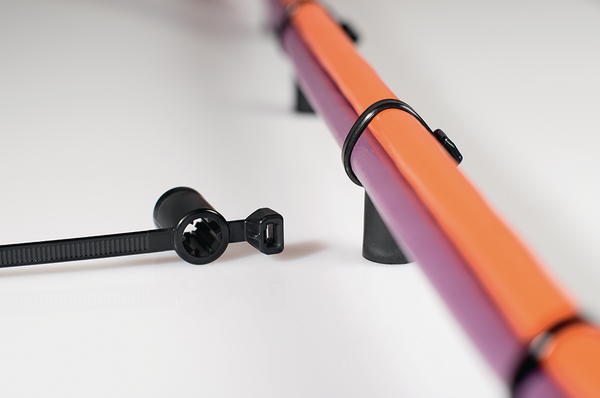

Kabelbinder mit Schweißbolzenaufnahme

Kabelbinder mit Schweißbolzenaufnahme

Befestigungsbinder mit Schweißbolzenhalterungen werden vor allem in der Automobilindustrie eingesetzt. Sie werden aber auch in allen anderen Bereichen verwendet, in denen Kabel und Leitungen mittels Schweißbolzen oder Gewindebolzen sicher geführt werden müssen.

Diese Bänder sind sowohl mit festem Kopf (mit definierter Position) als auch mit flexiblem Kopf (mit Bewegungsfreiheit) erhältlich.

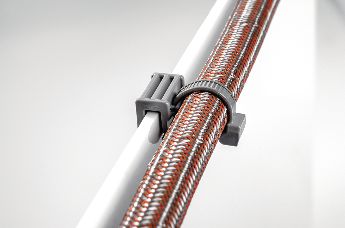

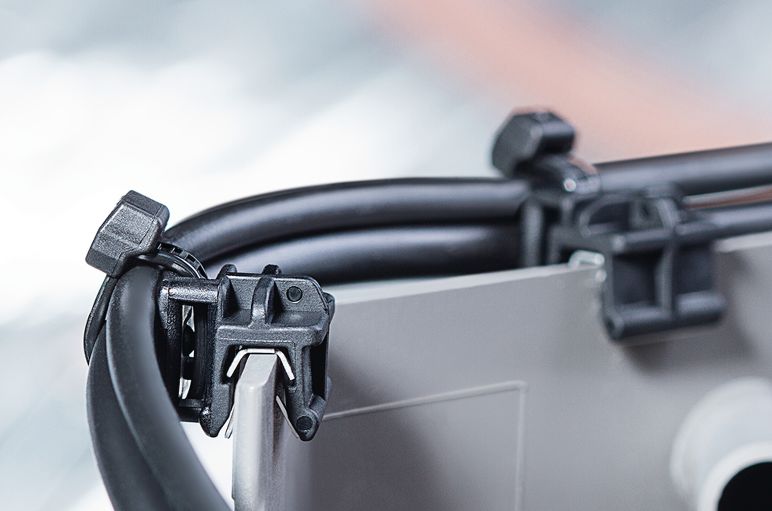

Kabelbinder zur Befestigung an Kanten

Kabelbinder zur Befestigung an Kanten

HellermannTyton bietet neben Befestigungslösungen für Bleche und Schweißbolzen auch T-Bänder mit Befestigungselementen für Kanten an.

Erfahren Sie mehr über die verschiedenen EdgeClip-Anwendungen auf unserer Kompetenzseite rund um Befestigungsclips für Kanten.

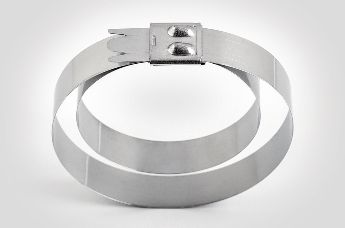

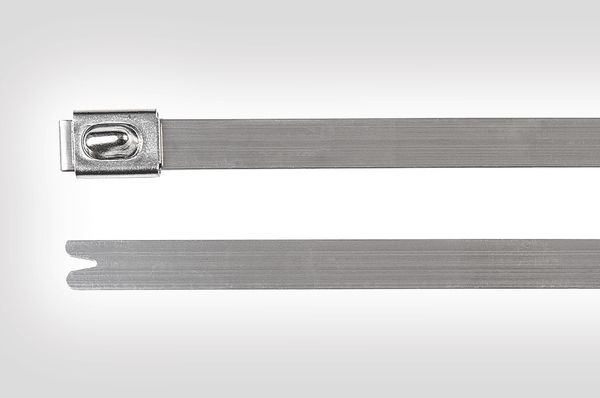

Edelstahl-Kabelbinder

Für anspruchsvolle Umgebungen

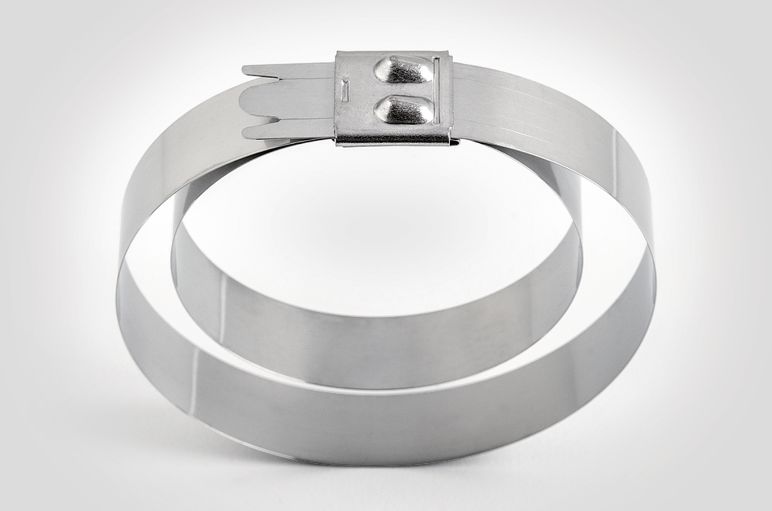

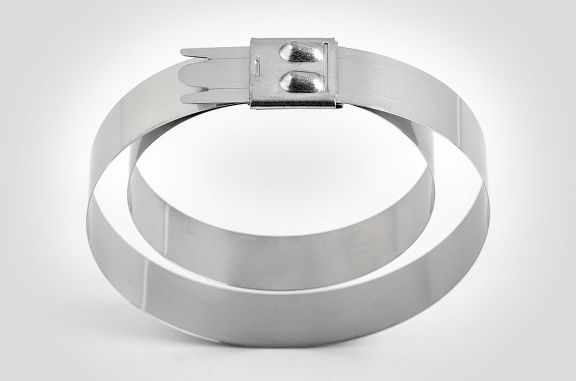

HellermannTyton bietet verschiedene Edelstahl-Kabelbinder an: Besonders beliebt auf Schiffen, in Tunneln, Bergwerken und in der petrochemischen Industrie.

Metallkabelbänder werden für Anwendungen empfohlen, bei denen eine extreme Zugfestigkeit oder besonders hohe Materialanforderungen gefragt sind, z. B. bei rauen Bedingungen. Sie garantieren selbst im Notfall maximale Sicherheit und Feuerbeständigkeit.

Befestigungen aus Edelstahl werden oft auch dort verwendet, wo Chemikalien zum Einsatz kommen. Hochwertiger Edelstahl schützt zudem vor Korrosionsschäden. Daher sind Edelstahlkabelbinder häufig auf Schiffen, in Tunneln, Bergwerken und in der gesamten petrochemischen Industrie zu finden.

Säure- und hochtemperaturbeständig

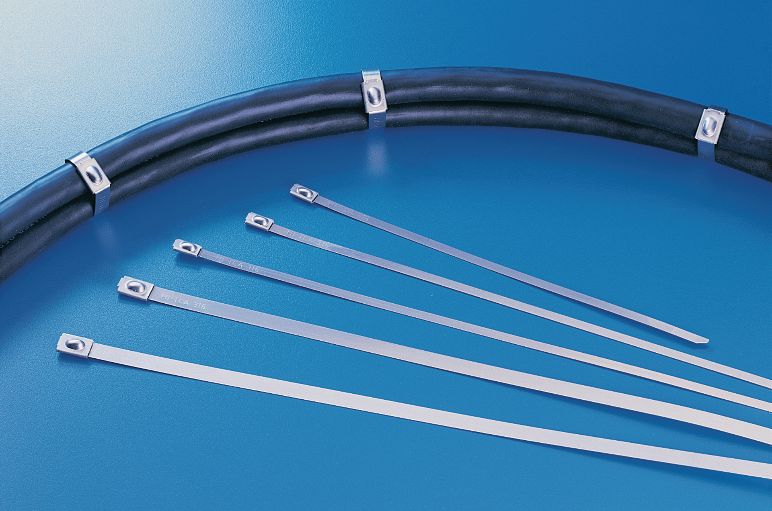

Edelstahl-Kabelbinder der MBT-Serie garantieren zusätzliche Sicherheit, hohe Zugfestigkeit und Feuerbeständigkeit.

Die rostfreien MBT-Befestigungsbinder aus Edelstahl sind beständig gegen Säuren und hohe Temperaturen. Daher eignen sie sich ideal für Anwendungen, bei denen zusätzliche Sicherheit, eine hohe Zugfestigkeit und Feuerbeständigkeit gefordert sind.

Ein wichtiges Sicherheitsmerkmal: ihr patentierter, nicht lösbarer Verriegelungsmechanismus mit einer oder zwei Kugeln.

Diese Kabelbinderserie wird häufig für die Bündelung von Daten- und Glasfaserkabeln sowie für Anwendungen im Theater oder auf Messen eingesetzt.

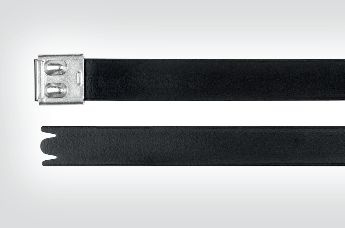

Mit Kunststoffbeschichtung

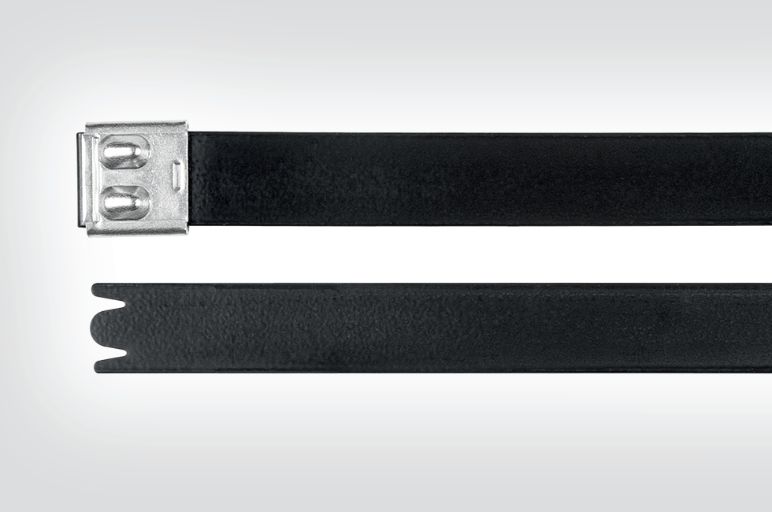

Der MBT-FC ist ein beschichteter Edelstahl-Kabelbinder mit glatten Kanten.

Metallkabelbinder aus rostfreiem Edelstahl SS316 mit einer Vollbeschichtung aus Polyester haben die gleichen Vorteile wie die Kabelhalter der MBT-Serie. Dank ihrer Beschichtung sind Sie bei niedrigen Temperaturen jedoch einfacher zu installieren.

Darüber hinaus schont Kunststoffbeschichtung empfindliche Bündel und vermeidet Kontaktkorrosion.

FAQ - Fragen und Antworten

Was ist die Mindesthaltekraft von Kabelbindern?

Die Mindesthaltekraft ist ein entscheidendes Auswahlkriterium für Kabelbinder. Sie sagt aus, wie belastbar ein Kabelbinder ist. Prüfverfahren zur Ermittlung der Mindesthaltekraft:

  •   Konditionierung der Prüflinge
  •   Aufbau der Prüfapparatur
  •   Applikation des Kabelbinders auf einen geteilten Prüfdorn
  •   Prüfgeschwindigkeit

Ermittelt wird die Kraft, bei welcher der Kabelbinder reißt oder das Material anfängt zu fließen. Dieser Wert wird in Newton (N) angegeben.

Wie wird die Mindesthaltekraft eines Kabelbinders ermittelt?

Prüfverfahren zur Ermittlung der Mindesthaltekraft eines Kabelbinders

Der Kabelbinder wird um einen Dorn gespannt und abgebunden.

Prüfverfahren zur Ermittlung der Mindesthaltekraft eines Kabelbinders

Der Dorn wird mit einer definierten Geschwindigkeit auseinandergefahren.

Prüfverfahren zur Ermittlung der Mindesthaltekraft eines Kabelbinders

Ermittelt wird genau die Kraft, die benötigt wird, bis der Kabelbinder reißt oder das Material anfängt zu fließen. Dieser Wert spiegelt die Mindesthaltekraft eines Kabelbinders wider.
Schon gewusst? HellermannTyton hat sein eigenes Prüflabor im Hause, die unsere Kabelbinder gegen die IEC62275 prüfen.

Was ist Polyamid PA66?

Ungefähr 90% der produzierten Kabelbinder und Befestigungselemente von HellermannTyton werden aus dem thermoplastischen Kunststoff Polyamid PA66 gefertigt. Dieser technische Kunststoff wird hauptsächlich im Spritzgussverfahren verarbeitet, kann aber auch extrudiert werden.


Polyamid PA66 verfügt über viele Eigenschaften, die für HellermannTyton Kabelbinder und Befestigungselemente sehr vorteilhaft sind, wie:

  •   Hohe Festigkeit, Steifigkeit und Härte
  •   Hohe Formbeständigkeit, auch bei Wärmeeinwirkung
  •   Hohe Abriebfestigkeit

Was ist PEEK?

Polyetheretherketon, abgekürzt PEEK, ist ein hochtemperaturbeständiger thermoplastischer Kunststoff. Seine Schmelztemperatur liegt bei 335°C. PEEK ist gegenüber fast allen organischen und anorganischen Chemikalien beständig. Aufgrund dieser hervorragenden Eigenschaften des Wundermaterials wird der PEEK Kabelbinder von HellermannTyton vor allem in extremen Umgebungen eingesetzt.

Was bedeutet PA66HS?

Die Abkürzung HS bedeutet, dass dieses Polyamid besonders hitzestabil ist (HS steht für heat stabilised). Die hitzestabilen, aus PA66HS gefertigten, Kabelbinder von HellermannTyton sind bis zu einer Temperatur von 105°C beständig. Sie wurden gemäß IEC 60529 getestet und erreichen IP67.

Was bedeutet hygroskopisch?

Polyamid ist ein hygroskopischer Kunststoff. Das bedeutet, die Kabelbinder können Wasser aufnehmen und auch wieder abgeben. Für die optimale Verarbeitung der Kabelbinder ist es wichtig, dass sich das Kabelbinder-Material mit einem Wassergehalt von ca. 2,5% im Gleichgewichtszustand befindet.

Wie lagere ich Kabelbinder richtig?

Die Originalverpackungen von HellermannTyton sorgen dafür, dass der Wassergehalt im Material der Kabelbinder konstant bleibt. Aus diesem Grund ist auch die Lagerung der Produkte in der Originalverpackung entscheidend für die Qualität der Kabelbinder:


Lagern Sie Kabelbinder immer in der geschlossenen Kunststoff-Tüte aus Polyethylen. Nach Anbruch sollten Sie Kabelbinder zügig verarbeiten.
Lagern Sie Kabelbinder nicht im Sonnenlicht, z. B. auf der Fensterbank und setzen Sie sie nicht direktem Sonnenlicht aus.
Lagern Sie Kabelbinder ohne direkte Wärmezufuhr und vermeiden Sie den Kontakt mit Wärme, z.B. die Kunststoff-Tüte nicht auf die Heizung legen.
Das mitteleuropäische Normalklima bietet ideale Lagertemperaturen.


Vom richtigen Feuchtegrad hängt auch das zuverlässige Verschließen des Verschlusses eines Befestigungsbinders ab.

Was bedeutet HACCP?

HACCP sind die sogenannten Kritische Kontroll-Punkte (HACCP Hazard Analysis Critical Control Points) und werden in jeder Phase der Produktion von Lebensmitteln angewendet - von der Produktentwicklung bis zur Herstellung, vom Rohmaterial bis zum fertigen Produkt. Dieses System dient zur Identifizierung und Eliminierung von potenziellen Gefahren bei der Nahrungsmittel- und Pharmaproduktion.

Wie funktioniert die Verschlusstechnik von Kabelbindern?

Kabelbinder funktionieren ähnlich wie ein Gürtel, bei dem das Ende durch eine Schnalle geführt und mit einem Stift durch ein Loch im Gurt befestigt wird. Bei den meisten herkömmlichen Kabelbindern wird das Band durch einen Kopf geführt. Dieser Kopf ist mit einer flexiblen Zunge ausgestattet, welche über die Zähne der Verzahnungen gleitet. Diese Zähne sind im Band eingegossen und verhindern das Rutschen des Kabelbandes.



Die verschiedenen Verschlusstechniken eines Kabelbinders:

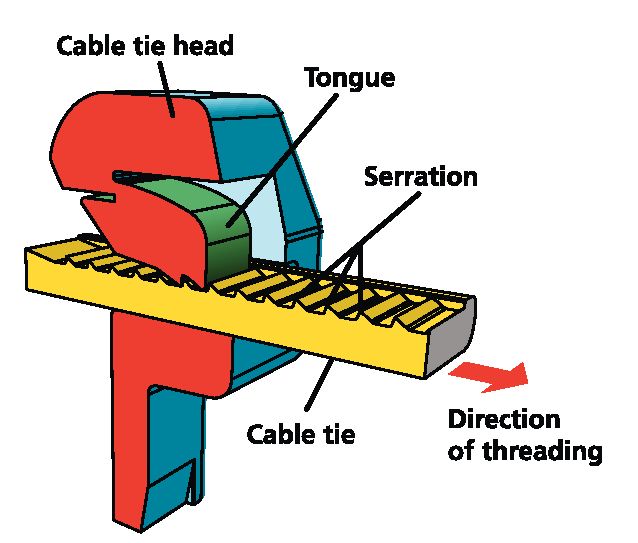

Mit Kunststoffzunge



Kabelbinder mit Kunststoffzungen

Diese Verschlusstechnik wird bei 90% aller Polyamid-Kabelbinder von HellermannTyton verwendet. Um unterschiedliche Anwendungen abzudecken, gibt es verschiedene Varianten, z. B. lösbare Versionen oder Versionen mit einem offenen Kabelbinderkopf.

Durch das Einrasten der Zunge in die Bandverzahnung wird ein Formschluss erreicht, wodurch das Kabelband in dieser Position verriegelt ist.


Ohne Verzahnung

Die KR-Serie zeichnet sich durch ein glattes Kabelband und einen einzigartigen Verriegelungsmechanismus aus. Hier wird ein glasfaserverstärkter Stift mithilfe eines Werkzeuges in das Band gedrückt. Das Band wird mit dem Stift in den Kopfbereich gezogen. Der Befestigungsbinder ist so verschlossen und kann besonders großen Belastungen standhalten. Durch den abgeschrägten Kopf erhält er einen besonders festen Sitz am Bündelgut.


Kabelbinder ohne Verzahnung Kabelbinder ohne Verzahnung

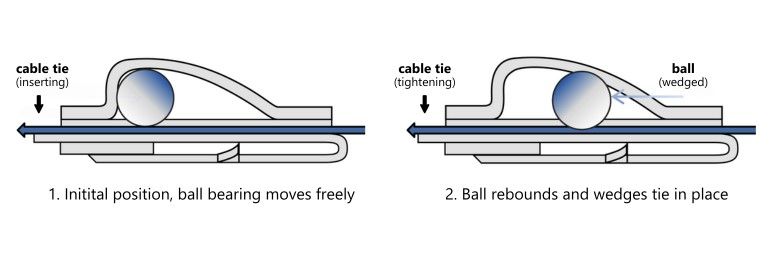

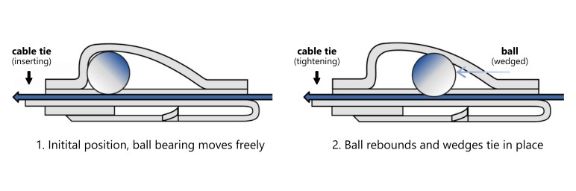

Aus Metall

Kabelbinder der MBT-Serie werden aus rostfreiem Stahl der Typen 304 und 316 hergestellt und verfügen über keinerlei Verzahnung. Das Band wird mittels einer kleinen Kugel im Kopf verriegelt. Die Kugel verkeilt sich im konisch zulaufenden Gehäuse, wenn das Band versucht, sich in die entgegengesetzte Richtung zu bewegen.


Verschlusstechnik Metallkabelbinder Verschlusstechnik Metallkabelbinder
