Verbindungsklemmen HelaCon – für professionelle Kabelverarbeitung in der Haus- und Gebäudeinstallation

Verbindungsklemmen HelaCon – schnelle, einfache und sichere Kabelverarbeitung

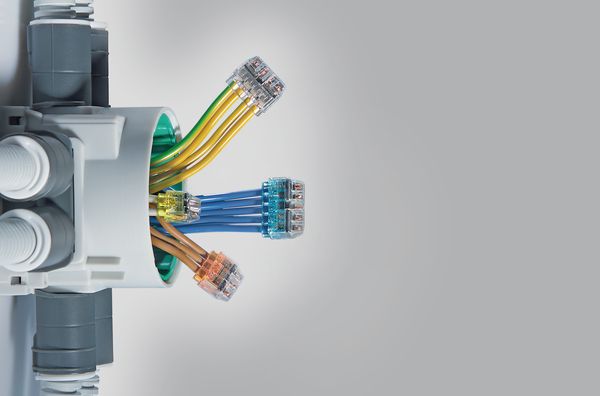

Verbindungsklemmen HelaCon Familie

Die Verbindungsklemmen der Serie HelaCon ermöglichen schnelle, einfache und sichere Verbindungen und Verteilungen von elektrischen Leitern in der Haus- und Gebäudeinstallation. Sie können in allen Anschlussdosen, gleich ob Auf- oder Unterputz, verwendet werden.

HelaCon Plus Mini eignet sich besonders, wenn eine einfache Handhabung bei gleichzeitig hohem Anspruch an die Verarbeitungssicherheit gewünscht wird.

Die Steckklemmen sind für den Niederspannungsbereich bis 450 V ausgelegt und zugelassen. HelaCon Plus Mini bietet 6 verschiedene Ausführungen, die über zwei bis hin zu acht Eingängen verfügen.

Dabei können Querschnitte bis zu 2,5 mm² in einer einzigen Verbindungsklemme verarbeitet werden, so dass auch größere Querschnitte bei langen Zuleitungen zur Kompensation von Spannungsabfällen verarbeitet werden können. Kabelabzweigungen und Verteilungen werden in nahezu allen Ländern auf individuelle Art und Weise realisiert. Dabei spielen unterschiedliche Adertypen, Querschnitte, Leiterfarben, Anschlussdosen und Verlegearten eine wesentliche Rolle.

So unterschiedlich die Bedingungen und Anforderungen auch sein mögen: die Klemmen der HelaCon-Serie bieten jederzeit die passende Lösung für die jeweilige Aufgabenstellung – weltweit.

Produktübersicht





Dank der neu entwickelten Doppelfeder lassen sich HelaCon Plus Mini Verbindungsklemmen mit minimalem Kraftaufwand verarbeiten. Wie einfach das funktioniert, sehen Sie hier in diesem Video.

Die Farbcodierung der unterschiedlichen Verbindungsklemmen erlaubt eine einfache Unterscheidung. Alle Eingänge befinden sich in einer Reihe an der Vorderseite. Ein separater Testzugang auf der gegenüberliegenden Steckseite gewährleistet die notwendige Sicherheit während der Verarbeitung, Installation und Instandhaltung. Die neuartige und sichere Doppelfeder erlaubt die gleichzeitige Verwendung unterschiedlicher Leiterquerschnitte von 0,5 bis 2,5 mm² innerhalb einer Klemme, ohne den sicheren Sitz des benachbarten Anschlusses zu beeinflussen.

Verbindungsklemmen HelaCon Plus Mini

Hauptmerkmale

Verbindungsklemmen HelaCon Plus Mini Familie

HelaCon Plus Mini ist eine hochentwickelte Verbindungsklemme für die professionelle Kabelverarbeitung in der Haus- und Gebäudeinstallation. Die neu entwickelte Doppelfeder ermöglicht einfache Verarbeitung und entlastet den Installateur besonders in schwierigen Situationen wie der Überkopf-Montage. Sicherer Halt ist gewährleistet, zusätzlich ermöglicht das transparente Gehäuse die optische Kontrolle der Verbindungen.

Eine Farbcodierung der unterschiedlichen Verbindungsklemmen erlaubt die einfache Unterscheidung. Ein separater Testzugang auf der Vorderseite gewährleistet die notwendige Sicherheit während der Verarbeitung, Installation und Instandhaltung.

Anwendung

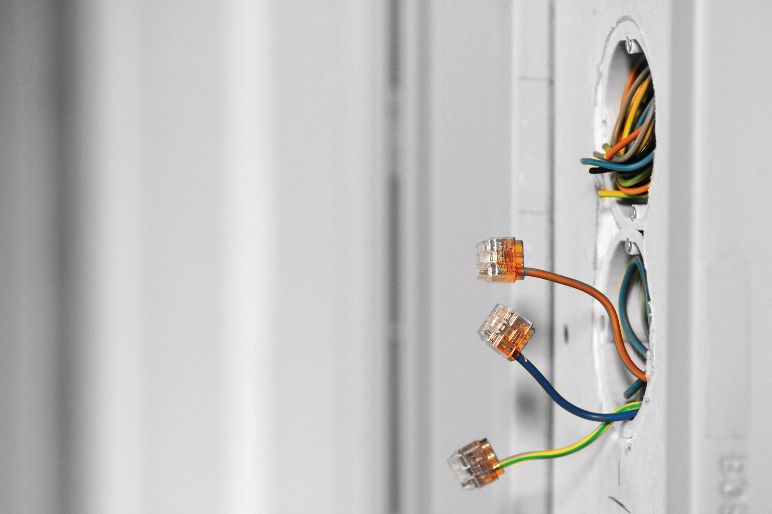

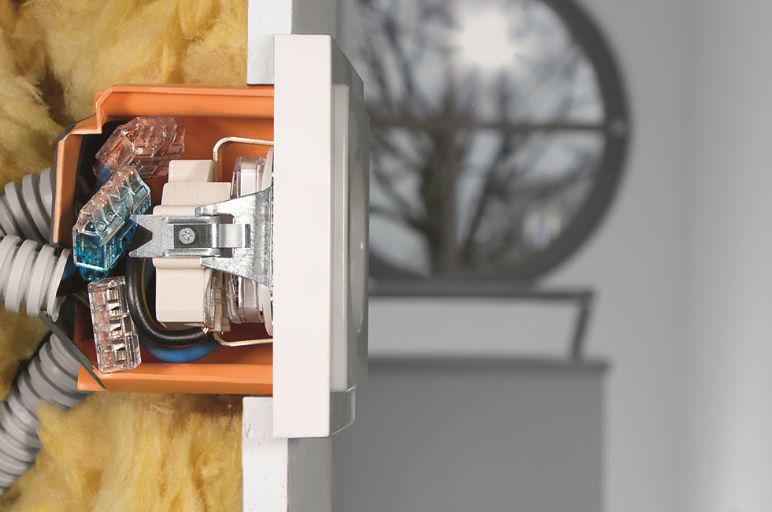

Anwendung HelaCon Plus Mini Verbindungsklemmen

Die HelaCon Verbindungsklemmen ermöglichen schnelle, einfache und sichere Verbindungen und Verteilungen von elektrischen Leitern in der Haus- und Gebäudeinstallation. Sie können in allen Anschlussdosen, gleich ob Auf- oder Unterputz verwendet werden.

HelaCon Plus Mini eignet sich besonders, wenn eine einfache Handhabung bei gleichzeitig hohem Anspruch an die Verarbeitungssicherheit gestellt wird.

Verarbeitungshinweise

Anwendung HelaCon Plus Mini Verbindungsklemmen

• Nur im spannungslosen Zustand arbeiten
• Ein- und mehradrige Kupferleiter können gleichzeitig verarbeitet werden
• Leiter 11 mm abisolieren
• Der korrekte Sitz des Leiters kann durch das transparente Gehäuse sehr leicht überprüft werden
• Überprüfung mittels eines Spannungstesters
• Zum Ändern oder Lösen kann der Leiter durch Hin- und Herdrehen aus der Klemme herausgezogen werden

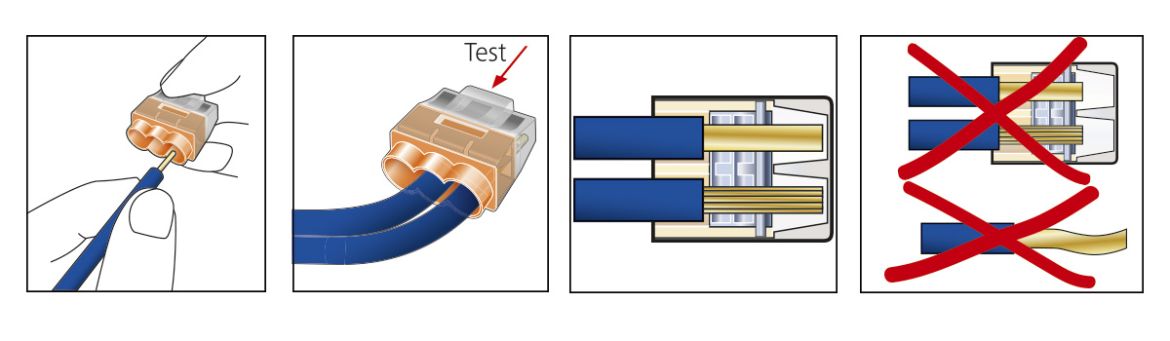

Verarbeitungshinweise HelaCon Plus Mini Verbindungsklemmen Verarbeitungshinweise HelaCon Plus Mini Verbindungsklemmen

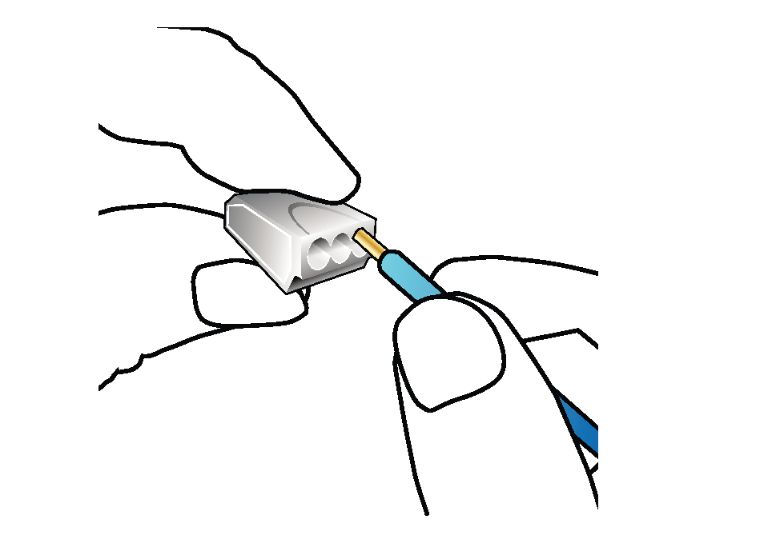

  • Abbildung 1: Die Doppelfeder ermöglicht leichtes Einstecken des Leiters.
  • Abbildung 2: Ein separater Testzugang auf der gegenüberliegenden Installationsseite ermöglicht die Messung mittels Spanungsmessgerät.
  • Abbildung 3: Starre Leiter 0,5 - 2,5 mm²
  • Abbildung 4: Mehradrige Leiter 1,0 - 2,5 mm²
  • Abbildung 5: Feinadrige, flexible Leiter

Verbindungsklemmen HelaCon Plus Mini: Vorteile

Volle Transparenz mit HelaCon Plus Mini Verbindungsklemmen

Schraubenlose Verbindungsklemmen werden täglich unzählige Male in der Gebäudeinstallation verwendet. Trotz Routine ist eine sorgfältige Verarbeitung erforderlich.

Fester und sicherer Halt sind für den fehlerfreien Dauerbetrieb unabdingbar. Fehlende Sorgfalt kann andernfalls zu Beschädigung und Überhitzung, schlimmstenfalls sogar zum Brand führen.

Das transparente Gehäuse der HelaCon Plus Mini Serie erlaubt eine schnelle und sichere optische Kontrolle der Steckverbindung. Ein nicht zu vernachlässigender Sicherheitsfaktor für die Prüfung und Abnahme der Elektroinstallation.

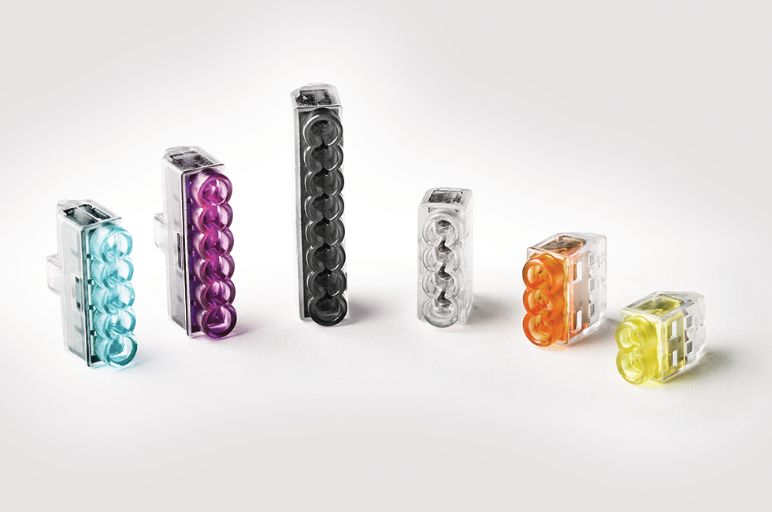

Verbindungsklemmen: Unterschiedliche Adertypen und Querschnitte

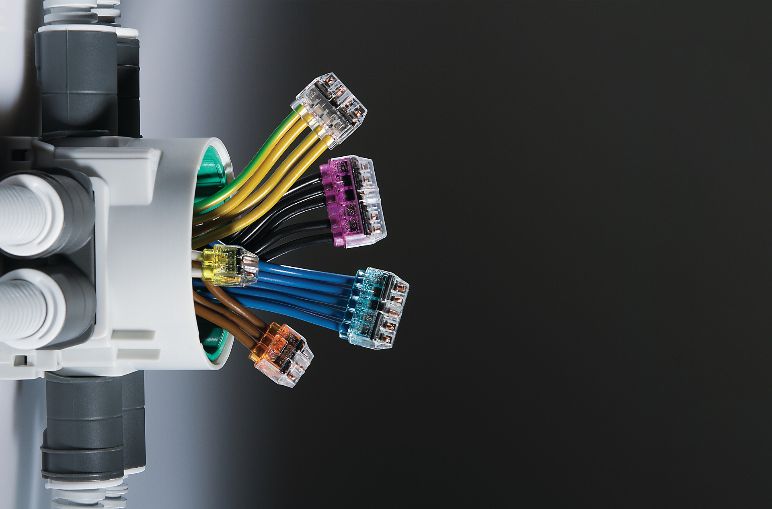

Verbindungsklemmen Helacon Plus Mini

Die neuartige Doppelfedertechnologie und die daraus resultierenden geringen Einschubkräfte ermöglichen das Stecken starrer und mehradriger Leiter.

Die freie Lagerung der einzelnen Doppelfedern erlaubt die gleichzeitige Verwendung unterschiedlicher Leiterquerschnitte von 0,5 bis 2,5 mm² innerhalb einer Klemme, ohne den sicheren Sitz des benachbarten Anschlusses zu beeinflussen.

HelaCon Plus Mini ist nicht für die Verwendung von feinadrigen, flexiblen Leitern ausgelegt.

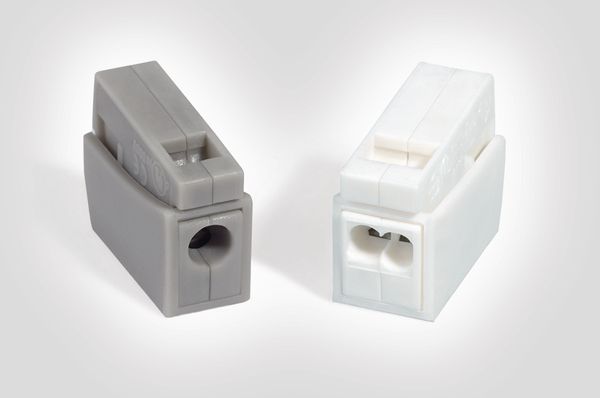

Verbindungsklemmen HelaCon Lux

Verbindungsklemmen HelaCon Lux

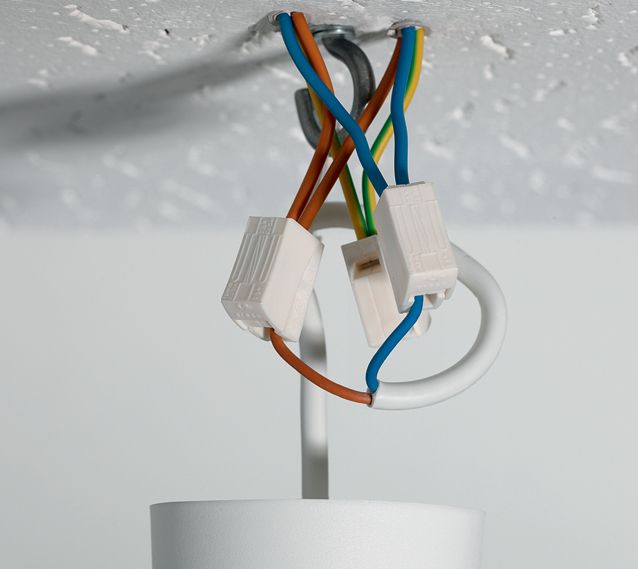

Eine typische Anwendung der Verbindungsklemmen HelaCon Lux ist die Leuchteninstallation, bei der starre Leiter aus fester Verlegung mit flexiblen Leuchtenzuleitungen verbunden werden. Die 2/1-Variante erlaubt das Durchschleifen des Potenzials für weitere Anschlüsse.

Die Ader auf der Ausgangs- bzw. Leuchtenseite kann sehr einfach durch Zusammendrücken des Klemmmechanismus verbunden und genauso jederzeit wieder gelöst werden. Auf dieser Seite können alle Leiterarten geklemmt werden, wodurch sich HelaCon Lux ebenfalls zum Anschluss von Geräten mit flexiblen Zuleitungen wie Rollosteuerungen, Ventilatoren oder ortsveränderlichen Antrieben eignet.

Hauptmerkmale

• Bestens geeignet zur Verbindung von starren mit flexiblen Leitern
• Kombiniert die Steckklemmentechnik mit einem einfachen Betätigungsmechanismus
• Leuchtenseite für feindrähtige, flexible Leiter
• Installationsseite mit 1 oder 2 Eingängen für starre Leiter
• Für den Niederspannungsbereich bis 450 V / 24 A
• Sehr flexible und einfache Anwendung
• Werkzeuglose Applikation für einfache, schnelle und sichere Verbindungen
• Entlastet den Anwender in schwierigen Situationen wie der Überkopf-Montage

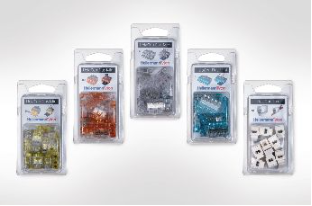

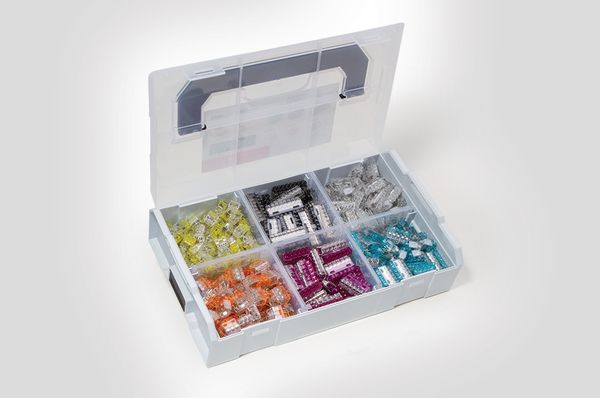

NEU: praktische Blisterverpackung für den Handel

Neue Verbindungklemmen

Unsere HelaCon Plus Mini- und HelaCon Lux-Verbinder gibt es jetzt auch in praktischen Blisterpackungen. Diese Sets, die Sie in ausgewählten Baumärkten finden, enthalten zwischen 10 und 20 Produkte und ermöglichen eine schnelle und einfache Montage von elektrischen Niederspannungsleitungen in Gebäuden.

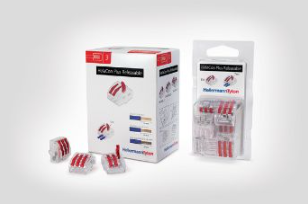

HelaCon Plus Releasable

Verbindungsklemmen HelaCon Plus Releasable: Merkmale und Vorteile

HelaCon Plus

Anwendungshinweise:

  • Nicht unter Last arbeiten
  • Nur ein- und mehrdrähtige Kupferleiter verwenden
  • Länge 10 mm abisolieren
  • Öffnen Sie den Hebel und schieben Sie die volle Abisolierlänge in die Kabeldose - prüfen Sie den Anschluss durch das transparente Gehäuse
  • Leicht zugängliche Spannungsprüfeingabe an der Unterseite verwenden
  • Abisolieren der Leitung: Öffnen Sie den Hebel, um die gewünschte Leitung freizugeben

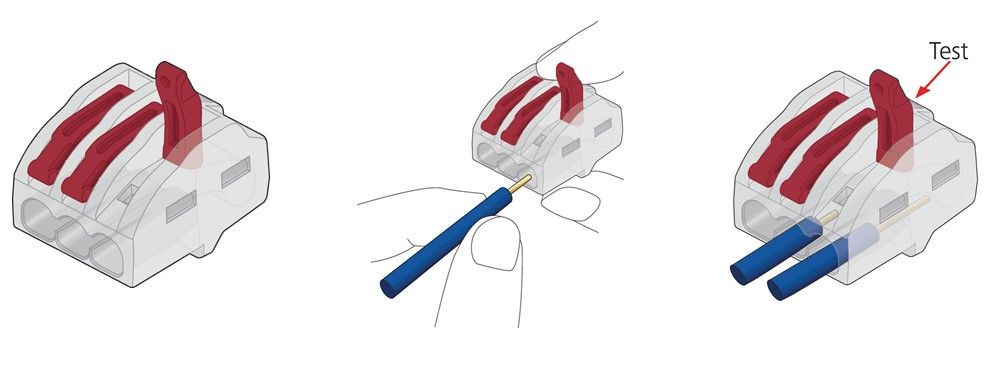

Verbindungsklemme

Schritt 1: Die Abisolierlänge von 10 mm kann anhand der Markierung auf dem HelaCon Plus Releasable Steckverbinder visuell überprüft werden.

Schritt 2: Öffnen Sie den Hebel für die Installation von mehr- und feindrähtigen Leitern.

Schritt 3: Visuelle Kontrolle nach der Installation der Drähte durch das transparente Gehäuse.

Schritt 4: Multimeter-Testeingang auf der Oberseite des Steckers.

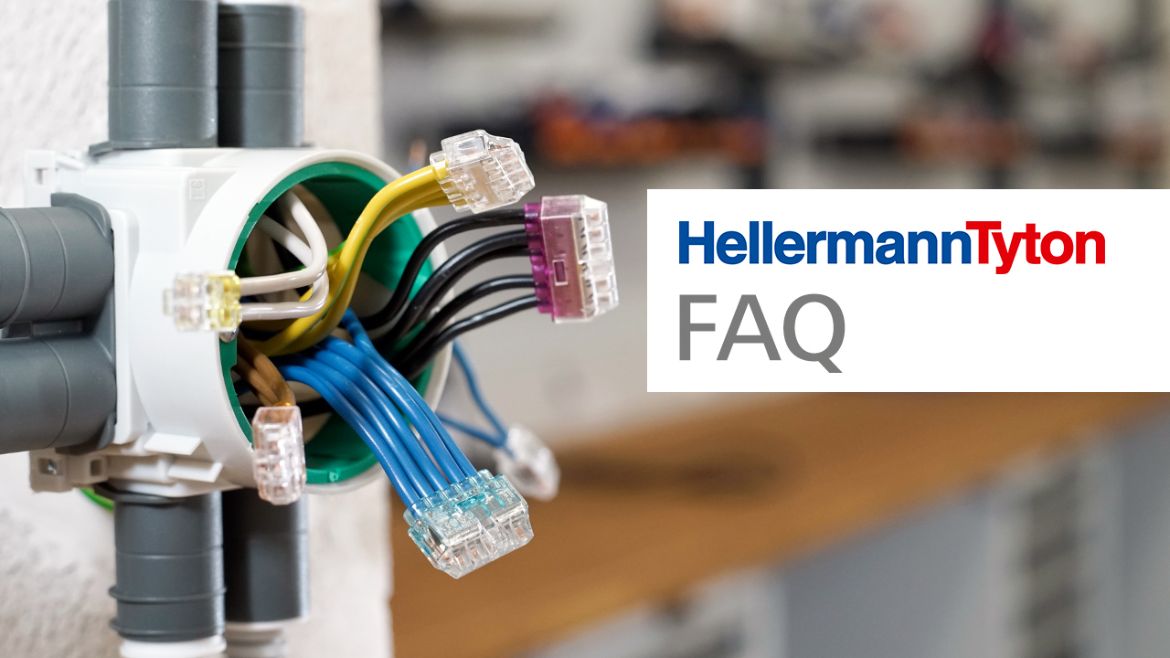

FAQ - Fragen und Antworten

Was sind Verbindungsklemmen?

Eine Verbindungsklemme wird verwendet, um Drähte sicher und fest zu verbinden. Moderne Drahtverbinder, wie die HelaCon-Reihe, haben eingebaute Federn. Diese sollen das Einführen des Leiters in die Klemme erleichtern (was insbesondere bei mehrdrähtigen Leitern von Vorteil ist) und gleichzeitig den Leiter sicher in der Klemme halten. Bei einer Kronenklemme hingegen muss der Leiter von Hand eingeschraubt werden, was das Risiko von Fehlanschlüssen und Überhitzung erhöht. Doppelfederklemmen gewährleisten einen benutzerfreundlicheren, effizienteren und zuverlässigeren Installationsprozess.

Für welchen Niederspannungsbereich sind die Verbindungsklemmen von HelaCon ausgelegt?

Geeignet für den Niederspannungsbereich bis 450 V.

Welche Querschnitte können mit einer Klemme verarbeitet werden?

Die Verbindungsklemmen HelaCon werden häufig in der Haus- und Gebäudeinstallation verarbeitet.

Wie viele verschiedene Ausführungen bieten die Verbindungsklemmen der HelaCon Plus Mini-Serie?

HelaCon Plus Mini bietet 6 verschiedene Ausführungen.

Für welche Leiter sind die Verbindungsklemmen HelaCon Plus Mini geeignet?

Die Verbindungsklemmen HelaCon Plus Mini sind aufgrund der Doppelfedertechnologie und der daraus resultierenden geringen Einschubkräfte für starre und mehradriger Leiter geeignet.

Wo sehe ich, ob der Draht richtig sitzt?

Unsere Lösung zur Kontrolle des richtigen Sitz eines Drahtes ist ein transparentes Gehäuse. Die dadurch gegebene visuelle Installationskontrolle zeigt Ihnen, ob der Draht  fest in der Klemme sitzt. Somit verringern Sie das Risiko von Stromflussunterbrechungen. Unsere Verbindungsklemme HelaCon Plus Mini kann aber noch viel mehr. Z.B. erleichtern wir Ihnen mit unserer neu entwickelten Doppelfeder die Arbeit. Womit? Mit deutlich weniger Kraftaufwand. Dies erleichtern Ihnen sogar das Arbeiten über Kopf. Wie einfach das funktioniert, sehen Sie hier in diesem Video.

Wie werden Verbindungsklemmen geöffnet?

Eine HelaCon Verbindungsklemme ist für langfristige Installationen gedacht, bei denen das abisolierte Drahtende schnell und einfach in den Steckverbinder eingeführt wird, um eine sichere und dauerhafte Verbindung herzustellen. Zu öffnende Steckverbinder, wie HelaCon Releasable, sind für Wartungsarbeiten und Vorinstallationen gedacht.


Warum sollte ein Kabelsteckverbinder transparent sein?

HellermannTyton-Kabelsteckverbinder haben ein transparentes Klemmengehäuse, um die korrekte Installation des Leiters visuell überprüfen zu können.

Was bedeutet die Farbe einer Verbindungsklemme?

Verbindungsklemmen werden in verschiedenen transparenten Farben geliefert, je nach Anzahl der anzuschließenden Leiter. Die HelaCon Plus Mini-Klemmen sind in 6 verschiedenen Farben und Größen erhältlich:


  • Gelb für 2 Leiter
  • Orange für 3 Leiter
  • Transparent für 4 Leiter
  • Blau für 5 Leiter
  • Violett für 6 Leiter
  • Schwarz für 8 Leiter
