Warmschrumpf-Verbindungsgarnitur 4x95-300mm², ohne Schraubverbinder, Nennspannung 0,6/1,0 (1,2) kV
Art.-Nr. 380-04011
| LVK-4x95-300-PO-X-BK
|
Kopiert
- Dickwandig: sehr guter Abrieb-, Knick- und Schnittschutz
- 4:1 deckt großen Anwendungsbereich ab, hoher Anpressdruck
- Thermoplastischer Innenkleber zum Schutz gegen äußere Einflüsse und zur Zugentlastung
- Thermochromatische Punkte (grüne Punkte) als Schrumpfindikator
- Beständig gegen Chemikalien und Erdalkalien
- Hohe Witterungsbeständigkeit
- halogenfrei
- Verpackung im Set für eine einfache Handhabung
Mehr anzeigen
Weniger anzeigen
Weitere Produkte in dieser Produktgruppe:
| Anwendung | Die LVK Schrumpfschlauch-Verbindungsgarnitur dient zum universellen Verbinden von unarmierten Kunststoffkabeln und Leitungen aus PVC, PE und VPE ( N(A)YY, NYM, TT). Sie ist zur Verwendung mit Press- und Schraubverbindern auf Aluminium- und Kupferkabeln geeignet, Nennspannung 0,6/1,0 (1,2) kV. |
| Anz. Aussenmuffen | 1 |
| Anzahl der Innenmuffen | 4 |
| Anzahl der Leitungen für Kabeldurchmesser | 4 |
| Ausführung | Schrumpfmanschette |
| Bestell Typ | 380-04011 |
| Bezeichnung | LVK Warmschrumpf-Verbindungsgarnitur für unarmierte Kunstoffkabel und Leitungen |
| Farbe | Schwarz (BK) |
| Gewicht pro Einheit (netto) | 1.2kg |
| Inhalt | 1ST |
| Inhalt per | Set |
| Kurzbeschreibung | Warmschrumpf-Verbindungsgarnitur 4x95-300mm², ohne Schraubverbinder, Nennspannung 0,6/1,0 (1,2) kV |
| Material | Polyolefin, strahlenvernetzt (PO-X) |
| Mit Innenkleber | Ja |
| Produktbezeichnung | LVK-4x95-300-PO-X-BK |
| Produktfamilie | LVK - dickwandig, Innenkleber, Verbindungsgarnitur |
| Produktgruppe | 4:1 Schrumpfschlauch – Reperaturset |
| Schrumpfrate | bis 4:1 |

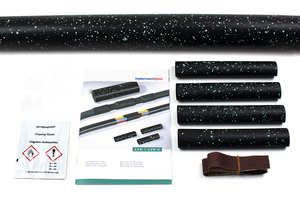

| Set Inhalt | Innenmuffen, Außenmuffe, Reinigungstuch, Schmirgelleinen, Montageanleitung |
| Spannungsbereich | Nennspannung 0,6/1,0 (1,2) kV |
| Typ | LVK-4x95-300 |
| Außenmuffe ⌀ Liefermaß min. (D) | 48mm |
| Außenmuffe ⌀ nach Schrumpf max. (d) | 12mm |
| Außenmuffe Länge (L) | 450mm |
| Außenmuffe Wanddicke (WT) | 0.1" |
| Außenmuffe Wanddicke (WT) | 2.5mm |
| Höhe (H) | 140mm |
| Innenmuffe ⌀ Liefermaß min. (D) | 19mm |
| Innenmuffe ⌀ nach Schrumpf max. (d) | 3.2mm |
| Innenmuffe Länge (L) | 125mm |
| Inner Tubing Wall (WT) | 3.2mm |
| Inner Tubing Wall (WT) | 0.13" |
| Leiterquerschnitt (mm²) von bis | 1.5-16mm² |
| Längsschrumpf | -10 % max. |
| Schlauchform | Rund |
| Betriebstemperatur | -55 °C bis +110 °C |
| Bruchdehnung (min.) | 400% |
| Bruchdehnung Testmethode | ASTM D2671 |
| Durchschlagsfestigkeit | 20kV/mm |
| Durchschlagsfestigkeit Testmethode | ASTM D2671 |
| ELV konform | Ja |
| Gefahrgut | Nein |
| Halogenfrei | Ja |
| Klebstoff | Heißschmelzkleber |
| Kupferkorrosion | nicht korrosiv |
| Lagerzeit | 5 Jahre |
| Limited Fire Hazard | Nein |
| Min. Schrumpftemperatur | +120 °C |
| ROHS konform | Ja |
| Schmelzpunkt Kleber | +105 °C |
| Spannungsreihe | 0.6/1kV |
| Spezifischer Durchgangswiderstand | 10¹⁴ Ω cm |
| Spezifischer Durchgangswiderstand Testmethode | IEC 93 |
| UL Listung | Nein |
| UL Listung (gültig in USA) | Nein |
| UL anerkannt | Nein |
| UL anerkannt (gültig in USA) | Nein |
| Zugfestigkeit | 14MPa |
| Zulassungen/Normen |
|
| EAN / GTIN | 4031026510989 |
| Mindestbestellmenge | 1 |
| Ursprungsland | CN |
| Verpackung 1 - Beschaffenheit | Beutel |
| Verpackung 1 - Breite, gefüllt (m) | 0.35m |
| Verpackung 1 - Gewicht (kg) | 1.200001kg |
| Verpackung 1 - Höhe (m) | 0.06m |
| Verpackung 1 - Länge (m) | 1.3m |
| Verpackung 1 - Menge | 1 |
| Verpackung 1 - Volumen (m³) | 0.0273m³ |
| Verpackung 3 - Beschaffenheit | Karton |
| Verpackung 3 - Breite (m) | 0.245m |
| Verpackung 3 - Gewicht (kg) | 4.1kg |
| Verpackung 3 - Höhe (m) | 0.205m |
| Verpackung 3 - Länge (m) | 1.11m |
| Verpackung 3 - Menge | 3 |
| Verpackung 3 - Volumen (m³) | 0.0557m³ |
| Verpackung 4 - Beschaffenheit | Palette |
| Verpackung 4 - Breite (m) | 0.8m |
| Verpackung 4 - Gewicht (kg) | 83.5kg |
| Verpackung 4 - Höhe (m) | 1.144m |
| Verpackung 4 - Länge (m) | 1.2m |
| Verpackung 4 - Menge | 45 |
| Verpackung 4 - Volumen (m³) | 1.098m³ |
| Zollwarentarif Nr. | 39173200 |
