Warmschrumpf-Formteil für Verzweigstellen, VG-Design : 306-1-G

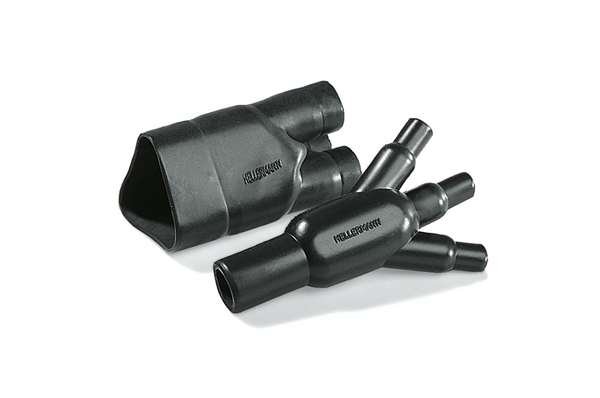

Warmschrumpfteil für Verzweigstellen 3- Fingerstück schwarz, Artikelnummer: 403-06180
Eigenschaften
- Dreifingerformteile zur einfachen und zeitsparenden Isolierung von Spleißstellen nach VG
- Korrosionsschutz und Zugentlastung durch die Verwendung eines optionalen Innenklebers
Zulassungen und Normen
Anwendung
Wärmeschrumpfende Formteile für die Verwendung an elektrischen und elektronischen Kabelbäumen.
Helashrink Serie 300 - 3-Finger ist für folgende Industrie-Branchen geeignet
-
Schienenfahrzeugbau
-
Elektroindustrie
-
Luft- und Raumfahrt
-
Schiffbau
-
Verteidigungsindustrie
Weitere Produkte in dieser Produktgruppe
Warmschrumpf-Formteil für Verzweigstellen, VG-Design >| Ausführung | für 3-adrige Kabel und Leitungen |
| Bezeichnung | HELASHRINK FORMTEIL |
| Farbe | Schwarz (BK) |
| Inhalt | 1Stk. |
| Kurzbeschreibung | Warmschrumpfteil für Verzweigstellen 3- Fingerstück schwarz |
| Lokaler Typ | 306-1-G |
| Menge per | ST |
| Produktbezeichnung | 306-1-G-PO-X-BK |
| Produktfamilie | Helashrink Serie 300 - 3-Finger |
| Produktgruppe | Warmschrumpf-Formteil für Verzweigstellen, VG-Design |
| Verarbeitungswerkzeug | H6100, E4500 |
|
|
|
| Flexibilität | halbsteif |

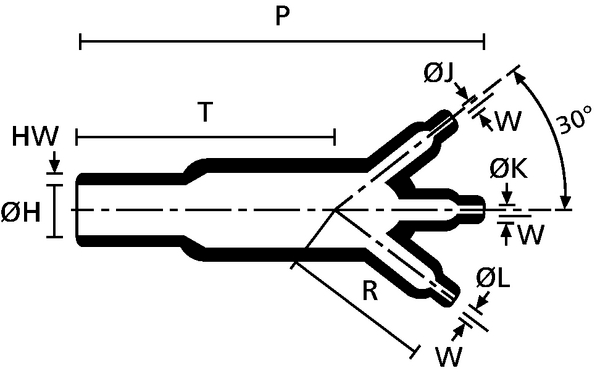

| HW ± 30% | 1.5mm |
| JW ± 30% | 1.0mm |
| P ± 10% | 46.0mm |
| R ± 10% | 21mm |
| S ± 10% | 25.0mm |
| T ± 10% | 20.3mm |
| W ± 20% | 1.0mm |

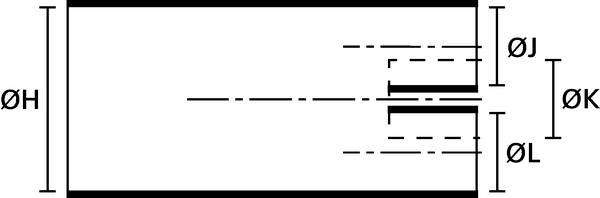

| ∅H max. b | 6.5mm |
| ∅H min. a | 13.0mm |
| ∅J max. b | 3.5mm |
| ∅J min. a | 6.5mm |
| ∅J/K/L max. b | 3.5mm |
| ∅J/K/L min. a | 6.5mm |
| ∅K max. b | 3.5mm |
| ∅K min. a | 6.5mm |
| Betriebstemperatur - °C | -75 °C bis +150 °C |
| Bezeichnung nach VG-Norm | VG 95343 T08 D 001 A |
| Brandschutzeigenschaften | ASTM D635 |
| Durchschlagsfestigkeit | 15 kV/mm |
| ELV konform | Ja |
| Gefahrgut | Nein |
| Material | Polyolefin, strahlenvernetzt (PO-X) |
| Min. Schrumpftemperatur | +135 °C |
| Nato Nummer | 5970-12-306-6020 |
| Zugfestigkeit | 15MPa |
| Zulassungen/Normen |
|
| Zulassungen/Normen | DEF STAN 59-97/3, VG 95343-8:2016-03 |
|
|
|
| EAN / GTIN | 5022660635526 |
| Gewicht | 0.012kg |
| Mindestbestellmenge | 1 |
| Verpackung 1 - Beschaffenheit | Beutel |
| Verpackung 1 - Breite (m) | 0.1m |
| Verpackung 1 - Gewicht (kg) | 0.012kg |
| Verpackung 1 - Höhe (m) | 0.02m |
| Verpackung 1 - Länge (m) | 0.13m |
| Verpackung 1 - Menge | 1 |
| Verpackung 1 - Volumen (m³) | 0.00026m³ |
| ETIM 7.0 | EC002464 |
| ETIM60Key | EC002464 |
