Warmschrumpfformteil 3:1 für Stecker gerade PO-X schwarz
Art.-Nr. 401-53780 | 153-41-G-PO-X-BK Details

  • Mit Lippe zwecks Zugentlastung für Stecker
  • Mechanischer Schutz für den Übergang Stecker/Leitung
  • Zur Verwendung mit Rundsteckern nach VG-Norm
  • Befestigungsöse
  • Zulassung für Wehrtechnik
  • Optional mit werkseitig eingebrachten thermoplastischem Innenkleber zur Abdichtung und Zugentlastung
Mehr anzeigen

Fragen Sie Ihr individuelles Angebot an

Anwendung Wärmeschrumpfende Formteile für die Verwendung an elektrischen und elektronischen Kabelbäumen.
Ausführung für Stecker
Bestell Typ 153-41-G
Bezeichnung HELASHRINK FORMTEIL
Farbe Schwarz (BK)
Inhalt 1ST
Inhalt per Stück
Kurzbeschreibung Warmschrumpfformteil 3:1 für Stecker gerade PO-X schwarz
Material Polyolefin, strahlenvernetzt (PO-X)
Produktbezeichnung 153-41-G-PO-X-BK
Produktfamilie Helashrink Serie 150 - gerade, mit Lippe, VG-Ausführung
Produktgruppe Schrumpfformteil - Steckverbinderendgehäuse
Schrumpfrate 3:1
Verarbeitungswerkzeug H6100, E4500, CHG900
Flexibilität halbsteif
Gewicht pro Einheit (netto) 0.0052kg

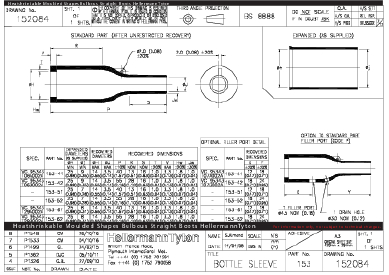

HW ± 20% 1.8mm
JO ± 10% 16.0mm
JW ± 20% 0.5mm
JW ± 30% 0.5mm
P ± 10% 40.0mm
R ± 10% 13.0mm
S nom. 16.0mm
T ± 20% 1.0mm
V max. 3.3mm
V ± 10% 3.0mm
V ± 20% 3.0mm
∅H max. b 14.0mm
∅H min. a 25.0mm
∅J max. b 3.5mm
∅J min. a 9.0mm
Betriebstemperatur -75 °C bis +150 °C
Bezeichnung nach VG-Norm VG 95343 T06 A 002 A
Brandschutzeigenschaften ASTM D635
Durchschlagsfestigkeit 14kV/mm
Durchschlagsfestigkeit Testmethode ASTM D2671
ELV konform Ja
Gefahrgut Nein
Min. Schrumpftemperatur +135 °C
Nato Nummer 5970-12-190-7556, 5970-12-336-4829
Zulassungen/Normen
Zulassungen/Normen VG 95343-6
EAN / GTIN 5022660634734
Mindestbestellmenge 50
Ursprungsland GB
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite, gefüllt (m) 0.1m
Verpackung 1 - Gewicht (kg) 0.005201kg
Verpackung 1 - Höhe (m) 0.03m
Verpackung 1 - Länge (m) 0.13m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.00039
Zollwarentarif Nr. 39174000
ETIM 7.0 EC002464
ETIM 8.0 Key EC002464
ETIM 9.0 Key EC002464
UNSPSC Code 39121721
