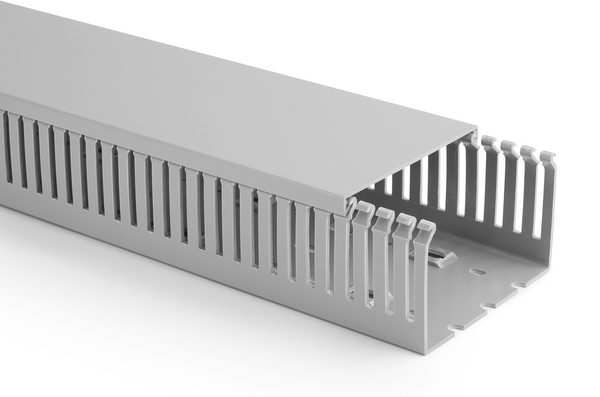

Verdrahtungskanal 40x80 mm, 2000 mm, PVC, grau, für kleinere Kabeldurchmesser
Art.-Nr. 184-10208 | HTWD-PN-40X80-PVC-GY Details

  • Besonders schmale Stege und Schlitze für kleinere Kabeldurchmesser
  • Glatte, gratfreie Kanten schützen Anwender und Kabel
  • Gratfreies Entfernen von Stegen und Wandsegmenten durch Sollbruchstellen
  • Einfache und sichere Befestigung von Zubehör durch Montagepunkte
  • Haltebügel und weiteres Zubehör ragen nicht störend aus dem Kanalboden hervor
  • Sicherer Sitz des Deckels auch unter schwierigen Bedingungen wie vertikale Montage und Vibration
  • Seitlich bündige Deckel für eine optimale Platzausnutzung. Die HTWD-PN Verdrahtungskanäle sind daher auch mit Deckel engstehend zu montieren
  • Zusätzliche Haltenase ab einer Höhe von 80 mm, die ein Verrutschen der Kabel verhindert
  • Bodenlochung nach DIN EN 50085
Mehr anzeigen

Fragen Sie Ihr individuelles Angebot an

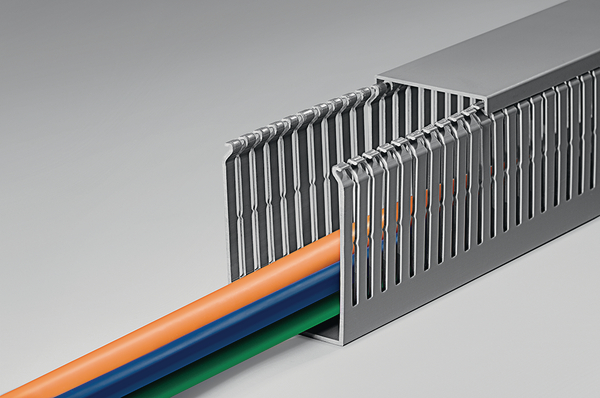

Anwendung Die HTWD-PN Verdrahtungskanäle werden in Schaltschränken und Schaltanlagen verwendet und eignen sich sehr gut für Kabel mit kleinerem Querschnitt.
Ausführung der Seitenwand geschlitzt
Befestigungsart Schraubmontage
Bestell Typ HTWD-PN-40x80
Bezeichnung VERDRAHTUNGSKANAL
Farbe Grau (GY)
Inhalt 32m
Inhalt per m
Kriechstromfest Ja
Kurzbeschreibung Verdrahtungskanal 40x80 mm, 2000 mm, PVC, grau, für kleinere Kabeldurchmesser
Material Polyvinylchlorid (PVC)
Produktbezeichnung HTWD-PN-40X80-PVC-GY
Produktfamilie HTWD-PN (metrisch) für kleinere Kabeldurchmesser
Produktgruppe PVC-Kanal mit schmaleren Stegen und Schlitzen, zusätzliche Haltenase
Verarbeitungswerkzeug 4FTOOL
Breite (W) 40mm

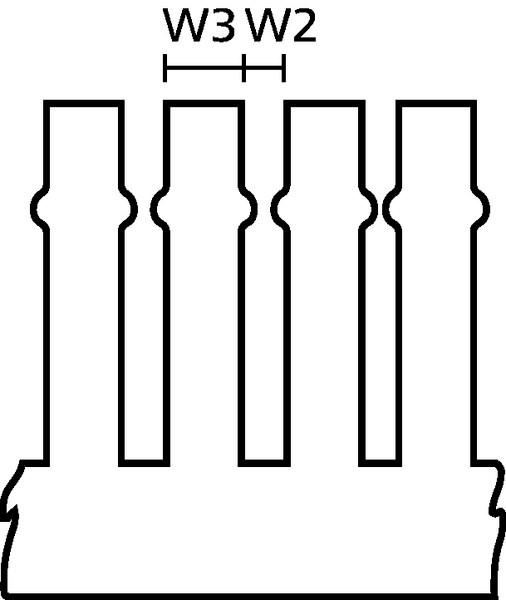

Breite (W2) 4mm
Gewicht pro Einheit (netto) 0.519kg
Höhe (H) 80mm
Länge (L) 2m
Nutzbarer Querschnitt 2498mm²
Stegbreite (W3) 6mm
Betriebstemperatur -5 °C bis +65 °C
Brandschutzeigenschaften UL94 V0
ELV konform Ja
Gefahrgut Nein
Nato Nummer 5975-12-411-1599
Selbstverlöschend Ja
UL File Internet Link Link
UL File Nummer E357929
Zulassungen/Normen
Zulassungen/Normen ANSI/UL 1565, ANSI/UL 62275, ANSI/UL 746B
EAN / GTIN 4031026567563
Mindestbestellmenge 32
Ursprungsland IT
Verpackung 3 - Beschaffenheit Karton
Verpackung 3 - Breite (m) 0.204m
Verpackung 3 - Gewicht (kg) 17.504kg
Verpackung 3 - Höhe (m) 0.197m
Verpackung 3 - Länge (m) 2.03m
Verpackung 3 - Menge 32
Verpackung 3 - Volumen (m³) 0.0816
Verpackung 4 - Beschaffenheit Palette
Verpackung 4 - Breite (m) 0.8m
Verpackung 4 - Gewicht (kg) 371.08kg
Verpackung 4 - Höhe (m) 1.164m
Verpackung 4 - Länge (m) 1.2m
Verpackung 4 - Menge 640
Verpackung 4 - Volumen (m³) 1.117
Zollwarentarif Nr. 39259020
ETIM 7.0 EC000012
ETIM 8.0 Key EC000012
ETIM 9.0 Key EC000012
UNSPSC Code 39131712
