Befestigungsbinder für Kanten, außenverzahnt, ⌀1.0-31.0mm, schwarz, 500ST
Art.-Nr. 156-00015 | T50SOSEC10-PA66HS/PA66HIRHS-BK |

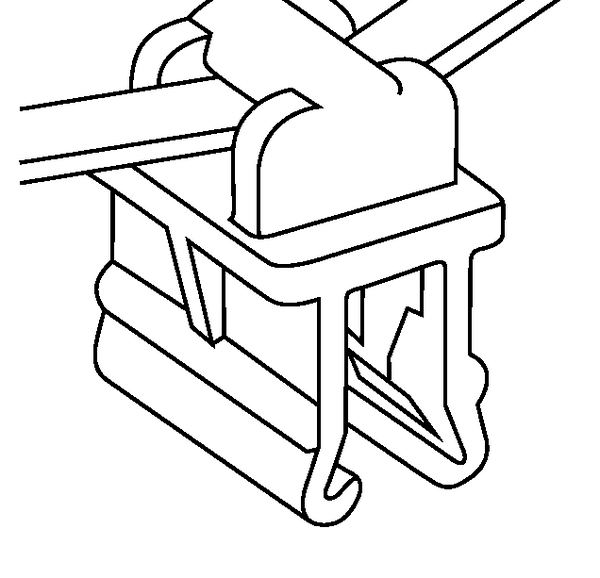

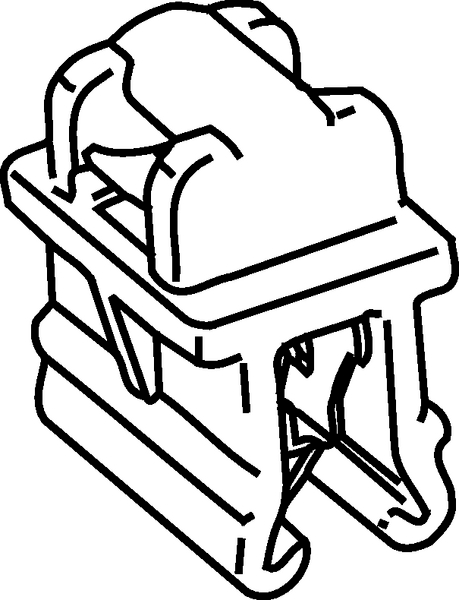

2-teiliger Befestigungsanker für Kanten 1 - 3 mm und Kabelführung auf der Oberseite parallel zur Kante.

EdgeClip 10 (EC10) auf eine Kunststoffkante gesteckt.

Fünf Größen (0,5 - 8,0 mm Plattendicke) in einem Bild.

Die Mini-EdgeClip Familie ist unsere Lösung bei limitierten Platzverhältnissen

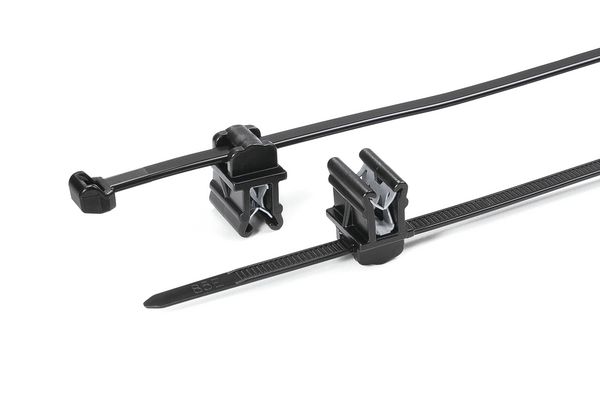

2-teiliger Kabelbinder mit EdgeClip, vormontiert
Der Kopf des Binders kann in optimale Bündelposition gebracht werden
Typ EC9, EC10, EC21 und EC22 für Bündeldurchmesser ab 1 mm
Für Kanten von 1 - 3 mm

Jetzt online kaufen

Fragen Sie Ihr individuelles Angebot an

Angebot anfragen

Händler in der Nähe

Auf die Merkliste

Downloads CAD-Download

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig zur Kantenbefestigung >

Basisdaten

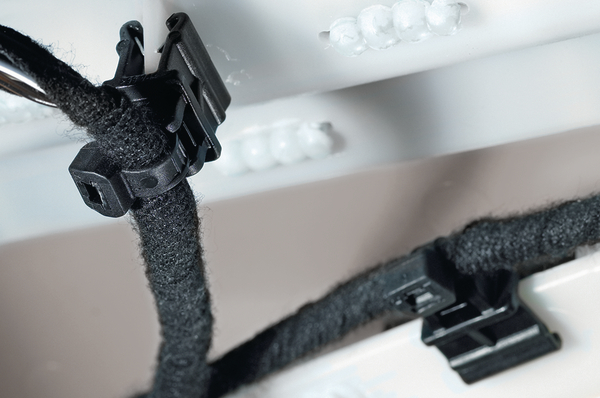

Anwendung	Elemente aus der EdgeClip-Serie sind eine sehr gute Alternative überall dort, wo Lochbohrungen und Schweißbolzen nicht realisierbar und Kleber aufgrund höherer Temperaturen nicht einsetzbar sind. Anwendung findet die EdgeClip-Familie zur Bündelung und Befestigung von Kabelbäumen und Schläuchen überwiegend in der Automobil-, Bau- und Elektroindustrie sowie in der Kabelbaumfertigung.
Ausführung	außenverzahnt
Befestigungsart	EdgeClip, oben, montiert, zweiteilig
Besonderheiten	formschlüssiges Abbündeln
Bestell Typ	156-00015
Bezeichnung	Diese zweiteiligen Kabelbänder sind entweder mit innen- oder außenverzahnten Bändern erhältlich und werden einfach auf eine Kante mit einer Dicke von 1,0 bis 3,0 mm aufgeschoben. Die hohen Abzugskräfte sind auf die integrierte Metallklemme zurückzuführen. Es sind verschiedene EdgeClip-Varianten erhältlich. Eine Version ermöglicht es, Kabel parallel zur Kante zu verlegen, während eine andere eine Installation in einem Winkel von 90 Grad zur Kante erlaubt. Der Clip wird einfach von Hand aufgeschoben und von der integrierten Metallklemme festgehalten. Eine Befestigungsöse ist nicht erforderlich. In Kombination mit den außenverzahnten (OS) Kabelbändern, die speziell zum Schutz der Kabel vor Scheuern und Abnutzung entwickelt wurden, bietet die EdgeClip-Familie eine hervorragende Befestigungslösung.
Farbe	Schwarz (BK)
Fußteil	Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Gewicht pro Einheit (netto)	0.0027kg
Inhalt	500ST
Inhalt per	Beutel
Kabelbinder	Polyamid 6.6 hitzestabilisiert (PA66HS)
Kurzbeschreibung	Befestigungsbinder 150x4,6 schwarz
Material	Polyamid 6.6 hitzestabilisiert (PA66HS), Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Mindesthaltekraft	225N
Position Beschriftungsfläche	ohne
Produktbezeichnung	T50SOSEC10-PA66HS/PA66HIRHS-BK
Produktfamilie	EdgeClip-Serie, 1,0 - 3,0 mm, Aufnahme oben
Produktgruppe	Befestigungsbinder 2-teilig zur Kantenbefestigung
Typ	T50SOSEC10

Produktdimensionen

Breite (W)	4.6mm
Breite (W2)	11.0mm
Bündel ⌀	1.0-31.0mm
Bündel ⌀ max.	31.0mm
Bündel ⌀ min.	1.0mm
Höhe (H)	1.3mm
Höhe (H2)	17.75mm
Länge (L)	150mm
Länge (L2)	15.0mm
für Blechstärke min - max	1 - 3 mm
für Blechstärke min - max	0 - 0.1 "

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +105 °C
Betriebstemperatur Fußteil	-40 °C bis +105 °C
Brandschutzeigenschaften	UL94 HB
ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026240756
Mindestbestellmenge	500
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.39m
Verpackung 1 - Gewicht (kg)	1.379135kg
Verpackung 1 - Höhe (m)	0.065m
Verpackung 1 - Länge (m)	0.45m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.0114075m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	9.09481kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	3000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	130.128kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	36000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097
